Szczegóły Produktu:
|

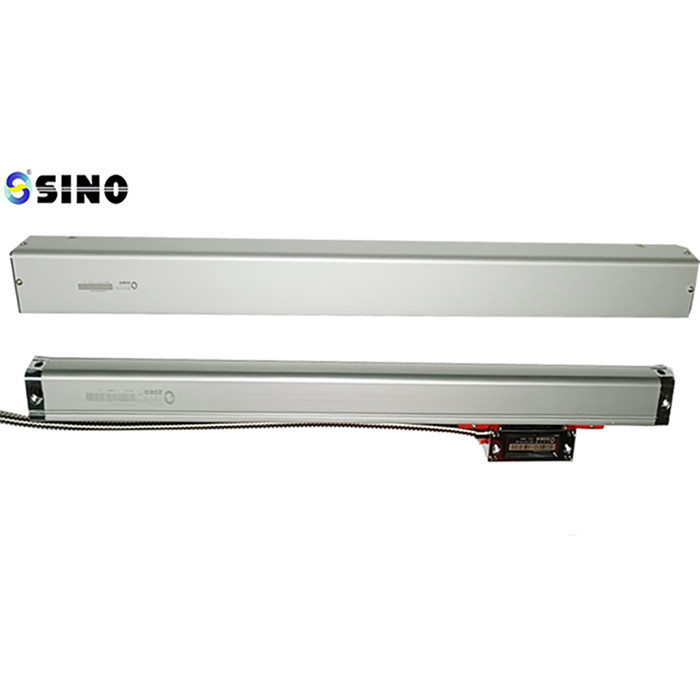

Nazwa przedmiotu: | Enkoder IP53 KA300 | Aplikacja: | Do frezarki EDM |
---|---|---|---|
Ochrona uszczelniająca: | IP53 | Sygnał wyjściowy: | RS-442/TTL |
Długość: | 70-1020mm | Rezolucja: | 0,5/1/5 mikrona |
Przekrój: | 25*34 | ||
High Light: | Szklany enkoder liniowy KA300,szklany enkoder liniowy o długości 1020 mm,frezarka EDM szklany enkoder liniowy |
Bardzo dziękujemy za korzystanie z tej serii enkoderów.Jest to najbardziej znana marka China International.Kiedy już go wybierzesz, będzie to twój najlepszy zakład.Jesteśmy profesjonalną fabryką specjalizującą się w produkcji wyświetlaczy cyfrowych enkoderów.przez ciągłe.Przez lata badań, modyfikacji i ulepszeń produkcyjnych opracowaliśmy dzisiejsze enkodery liniowe serii KA.Enkodery serii KA opisane w niniejszej instrukcji
Zawiera KA-300, KA-600, KA-500 i KA-200, aby spełnić następujące wymagania dla różnych zastosowań.
KA-300 jest szeroko stosowanym enkoderem.Zoptymalizowana struktura, piękny wygląd i wysoka sztywność mogą zaspokoić potrzeby zwykłego użytkownika
użytkowników maszyn.długość wynosi 70-1020mm.
ostrzegać:
Aby uniknąć porażenia prądem lub pożaru, sprzęt podłączony do enkodera powinien być odpowiednio przechowywany
Unikaj wilgoci lub bezpośredniego kontaktu z chłodziwem.Enkoder to precyzyjny przyrząd pomiarowy.Aby zapewnić prawidłowe działanie, nie
wystawiać go na zewnętrzne wstrząsy lub wibracje.
Aby zapobiec niewspółosiowości enkodera i uniknąć porażenia prądem, nie otwieraj żadnych plomb
na enkoderze.Brak części, które mogą być naprawiane przez użytkownika.Poproś o autoryzację
Technicy wykonują naprawy
1. Parametr techniczny
1.1 Odległość skalowania: 0,02 mm (50 linii / mm)
1.2 Rozdzielczość: 5 µm, 1 µm, 0,5 µm 1.3 Dokładność: ± 3 µm, ± 5 µm, ± 15 µm/m (20 ± 0,1 ℃)
1.4 Zakres pomiarowy: 30~3000mm
1.5 Prędkość ruchu: Szybki enkoder 120 m/min (do dostosowania) Zwykły enkoder 60 m/min
1.6 Zasilanie: +5V±5%,80mA
1.7 Długość kabla: Standard 3m (Długość specjalna dostępna w zależności od potrzeb użytkownika)
1.8 Temperatura pracy: 0 ~ 45
Pakiet zawiera:
KA300 linijka liniowa x 1 szt.
Dostępna rozdzielczość 0,5/1/5 μm.
Indywidualne długości enkodera (L0) mogą być dostarczone zgodnie z potrzebami użytkowników. (Długość: 70-170 mm)
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA300-70 | 70 | 160 | 176 | KA300-570 | 570 | 660 | 676 |
KA300-120 | 120 | 210 | 226 | KA300-620 | 620 | 710 | 726 |
KA300-170 | 170 | 260 | 276 | KA300-670 | 670 | 760 | 776 |
KA300-220 | 220 | 310 | 326 | KA300-720 | 720 | 810 | 826 |
KA300-270 | 270 | 360 | 376 | KA300-770 | 770 | 860 | 876 |
KA300-320 | 320 | 410 | 426 | KA300-820 | 820 | 910 | 926 |
KA300-370 | 370 | 460 | 476 | KA300-870 | 870 | 960 | 976 |
KA300-420 | 420 | 510 | 526 | KA300-920 | 920 | 1010 | 1026 |
KA300-470 | 470 | 560 | 576 | KA300-970 | 970 | 1060 | 1076 |
KA300-520 | 520 | 610 | 626 | KA300-1020 | 1020 | 1110 | 1126 |
L0: Efektywna długość pomiarowa enkodera L1: Wymiar otworu montażowego enkodera
L2: Całkowity wymiar enkodera
Szczegółowe informacje:
Wszystkie wagi liniowe zostaną przetestowane przed dostawą.Oto przykładowy raport z testów wagi.
