Szczegóły Produktu:
|
Nazwa: | Pionowe centrum maszynowe 3 AXES | Liczba osi: | 3 osie |
---|---|---|---|
Max. Maks. Length of Workpiece (mm) Długość przedmiotu obrabianego (mm): | 1020*570 | Typ: | Pionowy |
Max. Maks. Spindle Speed (rpm) Prędkość wrzeciona (rpm): | 10000 obr./min | Wydajność obróbki: | Ciężkie zadanie |
Szerokość łóżka (mm): | 570 mm | Moc silnika wrzeciona (kW): | 12000 |
Liczba wrzecion: | pojedynczy | Podróż (oś X) (mm): | 900 mm |
Podróż (oś Z) (mm): | 570 mm | Dokładność pozycjonowania (mm): | ±0,005 |
Powtarzalność (X/Y/Z) (mm): | ±0,003 | ||
High Light: | Trójosiowe pionowe centrum obróbkowe,pionowe centrum obróbkowe CNC 10000 obr./min |

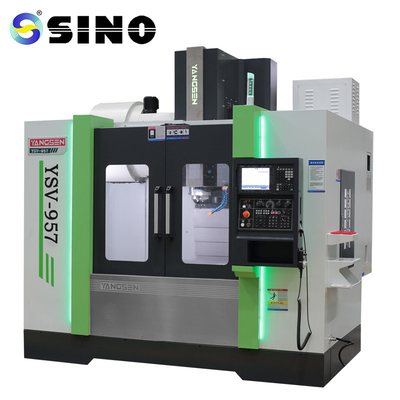

SINO frezarka cnc maszyna do cięcia YSV-957 pionowa maszyna centrum Heavy Duty 3 oś wysoka dokładność
Cechy maszyny:
1. Przyjęto tajwański magazyn narzędzi do konwersji częstotliwości, czas wymiany narzędzia skrócono do 1,4 S, a ramię noża jest kontrolowane przez przetwornicę częstotliwości, co skutecznie poprawia wydajność przetwarzania produktu;
2. Silnik wrzeciona jest standardowo wyposażony w silnik o wysokim momencie obrotowym.Średnica zewnętrzna do 150 mm sztywnego wrzeciona Tajwan BBT z krótkim nosem, nos wrzeciona ma unikalne urządzenie labiryntowe i urządzenie do wydmuchiwania labiryntu, aby skutecznie chronić wrzeciono.Maksymalna prędkość wrzeciona może osiągnąć 8000 obr./min, co charakteryzuje się dużą prędkością, dużą sztywnością i wysoką precyzją.
3. Komponenty obrabiarek należą do znanych marek znanych fabryk o wysokiej konfiguracji.
Funkcje optomechaniczne:
1. Przyjęto japońską szynę liniową THK, a szerokość szyny liniowej Y/Z osiąga 45 mm;
2. Bardzo szeroka podstawa jest tak stabilna jak góra Tai;
3. Dwuwarstwowa konstrukcja ramienia kolumny siłowej zwiększa sztywność o 1,5 raza;
4. Przesuwne siedzenie w osi X ma bardzo dużą rozpiętość, a konstrukcja kolumny w kształcie "jodełki" jest tak stabilna jak góra Tai;
5. Trójosiowy przyjmuje śrubę klasy C3 o średnicy zewnętrznej THK 40 mm, a trzyosiowy przyjmuje oryginalne łożysko NSK (3062), tryb 3 + 2, wstępne naprężenie, aby zapobiec przemieszczeniu termicznemu;
6. Średnica zewnętrzna 150 mm, wysoka sztywność wrzeciona BBT z krótkim nosem, konstrukcja z rozpylaczem pierścieniowym;
7. Zastosuj oryginalny tajwański cylinder tnący o bardzo dużej prędkości, czas cięcia może osiągnąć 0,28 S;
8. Łoże obrabiarki wykonane jest z precyzyjnego żeliwa wysokiej jakości HT300.
Standardowe akcesoria:
1. Półzamknięta osłona * Obrotowa skrzynka sterownicza
2. System automatycznego smarowania * Oświetlenie robocze o niskim zużyciu energii
3. Smarownica automatyczna typu wolumetrycznego * Transformator
4. Kod RS 232 * Olej wrzeciona Chłodziwo
5. Pistolet pneumatyczny * Automatyczne wyłączanie
6. Gwintownik sztywny * Skrzynka narzędziowa
7. Śruby poziomujące i blok poziomujący * Instrukcja obsługi
8. Wymiana ciepła w szafce elektrycznej * Pokrętło
9. Mechaniczny separator płynu chłodzącego olej
Części opcjonalne
1. CTS
2. Stożek wrzeciona (HSK/ISO/CAT/BT)
3. Obroty wrzeciona
4. Automatyczny zmieniacz narzędzi
5. Przedłużona głowa
5. Opcja sterownika ( SINUMERIK 840D )
6. Skrzynia biegów ZF lub pełny bieg
Obraz/zdjęcia produktu:
Instalacja, uruchomienie, odbiór i szkolenie
1. Instalacja i uruchomienie: Nasz inżynier serwisowy odwiedzi zakład klienta, gdy tylko obrabiarka zostanie dostarczona, w celu przeprowadzenia instalacji i uruchomienia, a także szkolenia na miejscu.
2. Klienci mają możliwość wysłania operatorów do naszej firmy na mniej więcej tydzień wstępnego szkolenia, po którym nasza firma przeprowadzi szkolenie na miejscu u klienta podczas instalacji i uruchamiania.
3. Akceptacja: Akceptacja dokładności polega na sprawdzeniu elementów, które można zbadać w lokalizacji klienta, oraz elementów kontrolnych, które nie spełniają wymagań kontroli, takich jak dokładność pozycjonowania, test pręta kontrolnego dokładności stożka wrzeciona itp., zgodnie z ex -fabryczna tabela kontroli dokładności dostarczona przez dostawcę.
W celu kontroli i akceptacji kupujący wyśle pracowników do fabryki dostawcy.
Koncepcja obsługi posprzedażnej
1. Obsługa przedsprzedażna: personel sprzedaży Janssen zaoferuje klientom najlepsze opcje przetwarzania, w tym wybór narzędzi i osprzętu, konfigurację opcji i wybór obrabiarek.
zarządzanie płynami obróbkowymi, olejami smarowymi i innymi usługami.dodatkowo oferując projekty pod klucz.
2. Czas reakcji na konserwację: Nasza firma dysponuje zespołem serwisowym składającym się z maksymalnie 26 osób oraz w pełni sprawnym samochodem serwisowym.Odpowiemy w ciągu dwóch godzin od otrzymania nieudanego powiadomienia użytkownika.
3. Inwentaryzacja części: W Xiamen Janssen posiada wyspecjalizowany zakład produkcyjny oraz magazyn części z kompletnym zapasem.Aby zapewnić użytkownikom jak najszybszą naprawę części, każde biuro posiada zapasy często używanych części.
4. Konserwacja obrabiarek: Wszystkie obrabiarki objęte okresem gwarancyjnym otrzymują bezpłatne usługi serwisowe, a obrabiarki nieobjęte gwarancją mogą uiszczać przystępne i uczciwe opłaty za usługi konserwacyjne.Zaplanuj proces zarządzania i konserwacji sprzętu w oparciu o potrzeby klienta.
5. Opłaty za konserwację po wygaśnięciu gwarancji: standard rozliczeń jest widoczny według rzeczywistych kosztów, ponoszony jest tylko koszt, a użytkownik jest traktowany zgodnie z koncepcjami otwartości, uczciwości i uczciwości.
6. Specjalny dział obsługi starych użytkowników: ściśle monitoruj użytkowanie obrabiarek i szybko rozwiązuj problemy z konserwacją.
7. Nadzór serwisowy: Dyrektor generalny pełni również funkcję dyrektora działu obsługi posprzedażowej, monitorując w czasie rzeczywistym jakość usług serwisowych i broniąc praw klientów.
środowisko pracy maszyn
1. 380V 10%, 15%;50 Hz 1 Hz;zasilanie prądem zmiennym trójfazowym
2. Temperatura zewnętrzna wynosi 840°C.
3. Wilgotność względna: 80%
4. 0,6 do 0,8 MPA dla ciśnienia źródła powietrza
