Szczegóły Produktu:
|
Nazwa: | Pionowe centrum maszynowe 3 AXES | Liczba osi: | 3-osiowa frezarka CNC |
---|---|---|---|
Max. Maks. Length of Workpiece (mm) Długość przedmiotu obrabianego (mm): | 1020*570 | Typ: | Pionowy |
Max. Maks. Spindle Speed (rpm) Prędkość wrzeciona (rpm): | 10000 obr./min | Wydajność obróbki: | Wytrzymały YSV-957 |
Szerokość łóżka (mm): | 570 mm | Moc silnika wrzeciona (kW): | 12000 |
Liczba wrzecion: | pojedynczy | Podróż (oś X) (mm): | 900 mm |
Podróż (oś Z) (mm): | 570 mm | Dokładność pozycjonowania (mm): | ±0,005 |
Powtarzalność (X/Y/Z) (mm): | ±0,003 | ||
High Light: | 3-osiowa maszyna do cięcia CNC SINO,ciężka maszyna do cięcia CNC SINO |

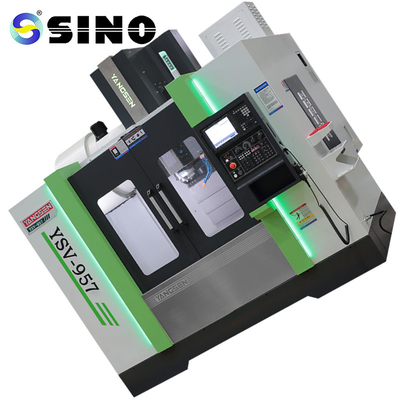

Heavy Duty 3 Axis Wysoka dokładność SINO Frezarka CNC Maszyna do cięcia YSV-957 Pionowe centrum maszynowe
cechy maszyny
Przetwornica częstotliwości steruje ramieniem noża, co skraca czas wymiany narzędzia do 1,4 sekundy i zwiększa efektywność obróbki produktu.1. Używany jest tajwański magazyn narzędzi do konwersji częstotliwości.2. Silnik wrzeciona jest standardowo wyposażony w silnik o wysokim momencie obrotowym.Nos wrzeciona zawiera specjalny mechanizm labiryntowy i urządzenie do wydmuchiwania labiryntu, które skutecznie chroni wrzeciono.Średnica zewnętrzna do 150 mm, wysoka wytrzymałość, krótkie wrzeciono Tajwan BBT.Maksymalna prędkość wrzeciona, która może przekraczać 8000 obr./min, charakteryzuje się wysoką prędkością, dużą sztywnością i wysoką precyzją.
3. Części obrabiarek pochodzą z renomowanych fabryk o dużej konfiguracji i znanych marek.
Charakterystyka optomechaniczna:
Zastosowanie japońskiej szyny liniowej THK zwiększyło szerokość szyny liniowej Y/Z do 45 mm;ultraszeroka podstawa jest tak stabilna jak góra Tai;
3. Dwuwarstwowa konstrukcja ramienia kolumny siłowej podwaja sztywność o współczynnik 1,5;
4. Konstrukcja kolumny w kształcie „jodełki” jest tak stabilna jak góra Tai, a przesuwane siedzenie w osi X ma wyjątkowo szeroki rozstaw;
5. Trójosiowy wykorzystuje śruby klasy C3 o średnicy zewnętrznej THK o średnicy 40 mm i oryginalne łożysko NSK (3062), które działają w trybie 3+2 i są wstępnie naprężone, aby zapobiec przemieszczeniu termicznemu.
6. Konstrukcja z rozpylaczem pierścieniowym, średnica zewnętrzna 150 mm, wysoka sztywność wrzeciona BBT z krótkim nosem;
7. Użyj ultraszybkiego cylindra tnącego, który jest unikalny dla Tajwanu, z czasem cięcia 0,28 S;
8. Łoże obrabiarki zbudowane jest z precyzyjnego żeliwa wysokiej jakości HT300.
Typowe akcesoria:
(1) Półzamknięta osłona (2) Obrotowa skrzynka sterownicza
2. System automatycznego smarowania z lampką kontrolną o niskim zużyciu energii
3. Transformator ze smarownicą automatyczną typu objętościowego
4. Kod RS 232 * Chłodziwo Olej wrzeciona
5. Pistolet pneumatyczny * Automatyczne wyłączanie
6. Gwintownik sztywny * Skrzynka narzędziowa
7. Śruby poziomujące i blok poziomujący * Instrukcja obsługi
8. Wymiennik ciepła szafy elektrycznej * Pokrętło
Neutralizujący mechaniczny separator płynu chłodzącego olej
Elementy pomocnicze
1. CTS
Stożek wrzeciona (HSK, ISO, CAT, BT)
Trzy.Obroty wrzeciona
cztery.Automatyczny zmieniacz narzędzi
Rozszerzona głowa 5.
5. Wybór sterownika (SINUMERIK 840D)
6. Używanie skrzyni biegów ZF lub pełnego biegu
Obraz/zdjęcia produktu:
Instalacja, uruchomienie, odbiór i szkolenie
1. Instalacja i uruchomienie: Nasz inżynier serwisowy odwiedzi zakład klienta, gdy tylko obrabiarka zostanie dostarczona, w celu przeprowadzenia instalacji i uruchomienia, a także szkolenia na miejscu.
2. Klienci mają możliwość wysłania operatorów do naszej firmy na mniej więcej tydzień wstępnego szkolenia, po którym nasza firma przeprowadzi szkolenie na miejscu u klienta podczas instalacji i uruchamiania.
3. Akceptacja: Akceptacja dokładności polega na sprawdzeniu elementów, które można zbadać w lokalizacji klienta, oraz elementów kontrolnych, które nie spełniają wymagań kontroli, takich jak dokładność pozycjonowania, test pręta kontrolnego dokładności stożka wrzeciona itp., zgodnie z ex -fabryczna tabela kontroli dokładności dostarczona przez dostawcę.
W celu kontroli i akceptacji kupujący wyśle pracowników do fabryki dostawcy.
Koncepcja obsługi posprzedażnej
1. Obsługa przedsprzedażna: personel sprzedaży Janssen zaoferuje klientom najlepsze opcje przetwarzania, w tym wybór narzędzi i osprzętu, konfigurację opcji i wybór obrabiarek.
zarządzanie płynami obróbkowymi, olejami smarowymi i innymi usługami.dodatkowo oferując projekty pod klucz.
2. Czas reakcji na konserwację: Nasza firma dysponuje zespołem serwisowym składającym się z maksymalnie 26 osób oraz w pełni sprawnym samochodem serwisowym.Odpowiemy w ciągu dwóch godzin od otrzymania nieudanego powiadomienia użytkownika.
3. Inwentaryzacja części: W Xiamen Janssen posiada wyspecjalizowany zakład produkcyjny oraz magazyn części z kompletnym zapasem.Aby zapewnić użytkownikom jak najszybszą naprawę części, każde biuro posiada zapasy często używanych części.
4. Konserwacja obrabiarek: Wszystkie obrabiarki objęte okresem gwarancyjnym otrzymują bezpłatne usługi serwisowe, a obrabiarki nieobjęte gwarancją mogą uiszczać przystępne i uczciwe opłaty za usługi konserwacyjne.Zaplanuj proces zarządzania i konserwacji sprzętu w oparciu o potrzeby klienta.
5. Opłaty za konserwację po wygaśnięciu gwarancji: standard rozliczeń jest widoczny według rzeczywistych kosztów, ponoszony jest tylko koszt, a użytkownik jest traktowany zgodnie z koncepcjami otwartości, uczciwości i uczciwości.
6. Specjalny dział obsługi starych użytkowników: ściśle monitoruj użytkowanie obrabiarek i szybko rozwiązuj problemy z konserwacją.
7. Nadzór serwisowy: Dyrektor generalny pełni również funkcję dyrektora działu obsługi posprzedażowej, monitorując w czasie rzeczywistym jakość usług serwisowych i broniąc praw klientów.
środowisko pracy maszyn
1. 380V 10%, 15%;50 Hz 1 Hz;zasilanie prądem zmiennym trójfazowym
2. Temperatura zewnętrzna wynosi 840°C.
3. Wilgotność względna: 80%
4. 0,6 do 0,8 MPA dla ciśnienia źródła powietrza
