Szczegóły Produktu:
|
| Item name: | Optical Encoder Scale SINO KA500 | Application: | Digital Readout System Glass Linear Encoder |
|---|---|---|---|
| Usage: | position sensor scaling | Customized Length: | 70mm/120mm/170mm/220mm |
| Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
| High Light: | Szklana skala liniowa enkodera optycznego,szklana skala liniowa do odczytu cyfrowego |
||

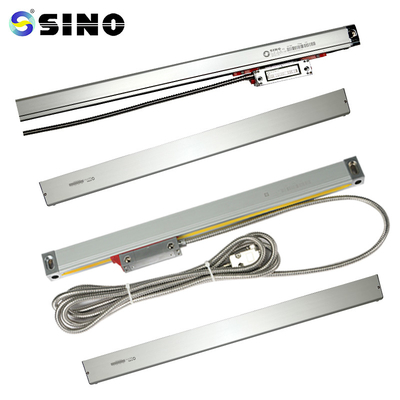

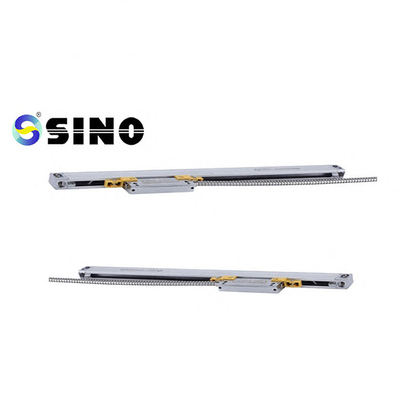

SINO KA500 enkoder optyczny szklana skala liniowa CNC liniowa skala enkodera do odczytu cyfrowego
KA-500 to mały enkoder, który został stworzony specjalnie dla obrabiarek o ograniczonej przestrzeni montażowej i roboczej.Klienci z potrzebami związanymi ze stanowiskiem mogą zostać zaspokojeni.Rozmiar to 70 mm na 470 mm.
Paczka zawiera:
Szklana podziałka liniowa, 1 sztuka, KA500-470mm
Dostępna jest rozdzielczość 0,5/1/5 m.
Dostosowane długości enkodera (L0) mogą być dostarczone w oparciu o potrzeby konsumentów. (Długość: 70-470 mm)
| Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Efektywna długość pomiarowa enkodera L1: Wymiar otworu montażowego enkodera
L2: wymiar ogólny enkodera
Wytyczne operacyjne
Użytkownik jest zobowiązany do zapoznania się z Ogólnym opisem, Zaleceniami dotyczącymi bezpieczeństwa i
cała zawartość rozdziału 1 3.
2. Oprócz opisu ogólnego, kwestii bezpieczeństwa i całości informacji w
Technicy zajmujący się instalacją, testowaniem i naprawą muszą dokładnie przestrzegać rozdziałów od 1 do 3.
zrozumieć każdą sekcję rozdziałów 4–5.
3. Niniejsza instrukcja obsługi dotyczy wyłącznie układów scalonych serii KA firmy SINO.
enkoder liniowy.
Poświęć chwilę na zapoznanie się z poniższymi uwagami dotyczącymi bezpieczeństwa.Zawiera istotne szczegóły dot
bezpieczne korzystanie z enkodera liniowego.
Szczegółowe informacje:
Wszystkie wagi liniowe zostaną przetestowane przed dostawą.Oto przykładowy raport z testów wagi.
