Szczegóły Produktu:
|
Item name: | Linear Glass Scale SINO KA500 | Application: | Linear Encoder Digital Readout |
---|---|---|---|
Usage: | position sensor scaling | Customized Length: | 320mm/370mm/420mm/470mm |
Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5/1/5 μm |
High Light: | Liniowa skala cyfrowa 5um,liniowa skala cyfrowa tokarki CNC,liniowa skala cyfrowa 220 mm |

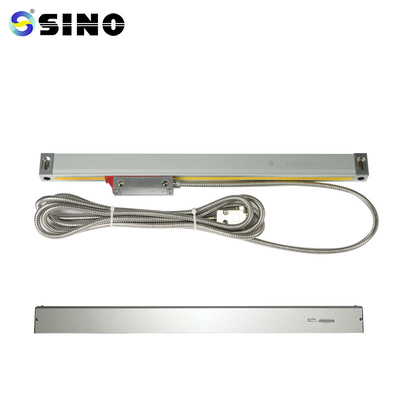

SINO KA-500 220mm 5um liniowa skala cyfrowa 0.005mm produkty enkodera do tokarki CNC Spark Machine
Minienkoder KA-500 został stworzony specjalnie z myślą o obrabiarkach o ograniczonej przestrzeni montażowej i roboczej.Klienci, którzy mają wymagania dotyczące stanowiska, mogą zostać zaspokojeni.70 x 470 mm to długość.
Paczka zawiera:
Szklana podziałka liniowa, 1 sztuka, KA500-220mm
Dostępna jest rozdzielczość 0,5/1/5 m.
Dostosowane długości enkodera (L0) mogą być dostarczone w oparciu o potrzeby konsumentów. (Długość: 70-470 mm)
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: Efektywna długość pomiarowa enkodera L1: Wymiar otworu montażowego enkodera
L2: wymiar ogólny enkodera
Wytyczne operacyjne
1. Użytkownik musi zapoznać się z Ogólnym opisem, Zaleceniami dotyczącymi bezpieczeństwa i
całość treści rozdziału 1 3.
2. Inne niż ogólny opis, względy bezpieczeństwa i cały materiał w
W przypadku instalacji, testowania i naprawy profesjonaliści muszą dokładnie przestrzegać rozdziałów od 1 do 3.
zrozumieć każdy temat z rozdziałów 4–5.
Niniejsza instrukcja obsługi dotyczy wyłącznie zintegrowanej serii KA firmy SINO
kodowanie liniowe.
4. Zapoznaj się z poniższymi uwagami dotyczącymi bezpieczeństwa.Zawiera ważne informacje nt
bezpiecznie używać enkodera liniowego.
Szczegółowe informacje:
Wszystkie wagi liniowe zostaną przetestowane przed dostawą.Oto przykładowy raport z testów wagi.
