Szczegóły Produktu:
|
| Nazwa pozycji: | Linijka szklana SINO KA200-320mm w miniaturze | Zastosowanie: | łączący technologię odczytu cyfrowego i mały koder liniowy |
|---|---|---|---|
| Użycie: | skalowanie położenia czujnika | Dostosowana długość: | 110 mm/120 mm/130 mm/140 mm |
| Długość: | 150mm/160mm/170mm/180mm | Materiał: | Aluminium |
| Funkcja: | EDM/Tokarka/Szlifierka/Wytaczarka/Frezarka | Rezolucja: | 0,5 μm/1 μm/5 μm |

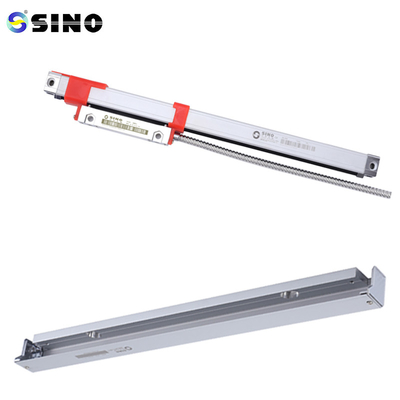

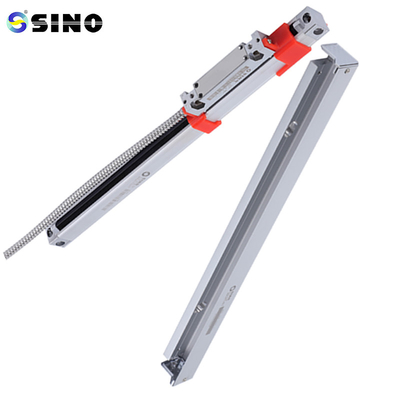

SINO Encoder w skali liniowej 5um KA200 320mm Do obróbki obróbki obróbki obróbki obróbki obróbki obróbki obróbki
opakowanie zawiera:
W zależności od dostępnej wysokości i długości instalacji, na różnych maszynach muszą być zamontowane wszelkiego rodzaju linijki.Biorąc pod uwagę ograniczoną przestrzeń na maszynie, KA-200 o przekroju poprzecznym 16 mm*16 mm byłaby najlepszą opcją.
KA-200 to supermalutka, cienka linijka, która ułatwia instalację specjalistycznego sprzętu pomiarowego i użytkowanie w niektórych ciasnych przestrzeniach.każdy linijek dla kodu linearnego serii KA został poddany rygorystycznemu procesowi kontroli jakości przy użyciu dynamicznego sterowania laserowego.
Parametr KA-200
30 mm-360 mm w dostępnej długości pomiarowej
16 mm x 16 mm w przekroju poprzecznym
Dokładność: +/- 3, 5, 10 (680 F, 1000 mm)
Jedna jednostka równa się 50 milimetrów.
Maksymalna prędkość pomiaru: 60 m/s
Poziom ochrony IP55
Rozdzielczość 1 um/ 5 um (0,001 mm/ 0,005 mm)
Pojazd z silnikiem silnikowym
Standardowa długość kabli: 2 metry
Odległość pręta: 0,02 mm
80mA przy +5%, +5V
Zakres pracy: od 0 do 45 stopni Celsjusza
Złącze 9-pin
A, OV, B, Puste, 4.Puste, 5.Z, 6.A, +5V, 7.B i 9.Z
L0: Efektywna długość pomiaru kodera L1: Wymiar otworu mocowania kodera
L2: Ogólne wymiary kodera
Szczegółowe informacje:
Wszystkie miary liniowe zostaną przetestowane przed dostarczeniem.
