Szczegóły Produktu:
|
| Nazwa pozycji: | Szklany skalowy układ oświetleniowy w skali liniowej SINO KA600-1200mm | Zastosowanie: | Koder liniowy z licznikiem odczytu cyfrowego M Cover |
|---|---|---|---|
| Użycie: | skalowanie czujnika położenia | Dostosowana długość: | 1000 mm/1100 mm/1200 mm/1300 mm/1400 mm/1500 mm |
| Długość: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | Materiał: | Aluminium |
| Funkcja: | EDM/Tokarka/Szlifierka/Wytaczarka/Frezarka | Rezolucja: | 0,5/1/5 μm |

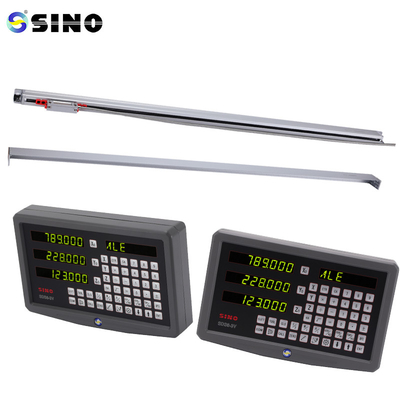

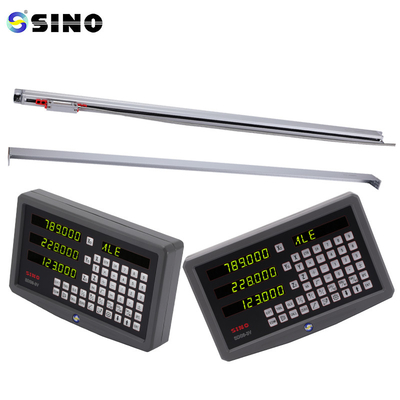

SINO KA600 1200 mm 5 mikron TTL EIA-422-A DRO Liniowy kodujący skalę szklaną
Pakiet obejmuje:
szklana skala liniowa, 500-1200 mm, w jednym kawałku.
Dostępna jest rozdzielczość 0,5/1/5um.
Dostosowane długości kodera (L0) mogą być dostarczane na podstawie potrzeb klientów.Długość:1000-3000mm
Zazwyczaj stopnie skali są równomiernie rozmieszczone i oznaczają pewien przyrost pomiaru, taki jak milimetr lub cal.Czujnik fotoelektryczny wykrywa stopnie, gdy głowa odczytu porusza się wzdłuż skaliDziałający na nim czujnik wytwarza sygnały elektryczne, które pokazują położenie.
Wykorzystując technikę dodatkowego kodowania optycznego, ustalono pozycję głowicy odczytu linijnej skali KA600.
Zazwyczaj składa się z szklanego lub metalowego wału i głowicy odczytu, która porusza się wzdłuż wagi w miarę poruszania się części maszyny lub obiektu mierzonego.Stopień lub znaki na skali są wykrywane przez czujnik fotoelektryczny i źródło światła w głowicy odczytu.
| Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
| KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
| KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
| KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
| KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
| KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
| KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
| KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
| KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
| KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
| KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
| KA600-2000 | 2000 | 2150 | 2170 | |
L0: Efektywna długość pomiaru kodera L1: Wymiar otworu mocowania kodera
L2: Ogólne wymiary kodera
Koder KA-600, który jest specjalnie zaprojektowany do dużych maszyn narzędziowych, posiada
Podtrzegacz może być dodany do dowolnej pozycji kodera, aby
Długość wynosi 1000~3000 mm.
Szczegółowe informacje:
Wszystkie miary liniowe zostaną przetestowane przed dostarczeniem.
