Szczegóły Produktu:
|
Nazwa pozycji: | SINO KA600-1500mm 1μM skala liniowa | Zastosowanie: | DRO 2/3 osi Encoder cyfrowego odczytu |
---|---|---|---|
Użycie: | skalowanie czujnika położenia | Dostosowana długość: | 1000 mm/1100 mm/1200 mm/1300 mm/1400 mm/1500 mm |
Długość: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | Materiał: | Aluminium |
Funkcja: | EDM/Tokarka/Szlifierka/Wytaczarka/Frezarka | Rezolucja: | 0,5/1/5 μm |

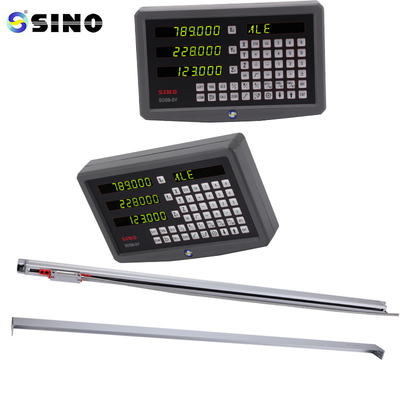

SINO KA600-1500mm 1μM Liniowa skala DRO 2/3 Oś Cyfrowy Encoder Odczytu Wysokiej Precyzji
Pakiet obejmuje:

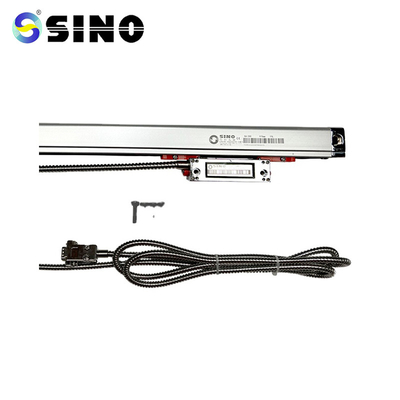

liniowa szklana skala, jeden kawałek, KA500-1500mm.
Dostępna jest rozdzielczość 0,5/1/5um.
Dostosowane długości kodera (L0) mogą być dostarczane na podstawie potrzeb klientów.Długość:1000-3000mm
Wielu czujników optycznych lub detektorów jest wbudowanych wewnątrz kodera i umieszczanych wokół dysku lub pierścienia.te czujniki odbierają optyczne markery i przekształcają je w impulsy elektryczne.
W zależności od zastosowanej metody kodowania, oznakowania optyczne na dysku kodowania mogą przybierać różne kształty.Szary kod jest często wybierany, ponieważ gwarantuje, że tylko jeden bit zmienia się między sąsiednimi lokalizacjami, minimalizując możliwość błędów w tych punktach przejściowych.
Ilość znaków lub kodów na dysku określa rozdzielczość absolutnego kodera kątowego optycznego..W większości przypadków rozdzielczość wyrażana jest w bitach lub liczbie obrotów (CPR).
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: Efektywna długość pomiaru kodera L1: Wymiar otworu mocowania kodera
L2: Ogólne wymiary kodera
Koder KA-600, który jest specjalnie zaprojektowany do dużych maszyn narzędziowych, posiada
Podtrzegacz może być dodany do dowolnej pozycji kodera, aby
Długość wynosi 1000~3000 mm.
Szczegółowe informacje:
Wszystkie miary liniowe zostaną przetestowane przed dostarczeniem.
