Szczegóły Produktu:
|
Nazwa pozycji: | Skala liniowa SINO KA600-1600 mm | Zastosowanie: | 3 Oś cyfrowe odczytywanie DRO |
---|---|---|---|
Użycie: | skalowanie czujnika położenia | Dostosowana długość: | 1000 mm/1100 mm/1200 mm/1300 mm/1400 mm/1500 mm |
Długość: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | Materiał: | Aluminium |
Funkcja: | EDM/Tokarka/Szlifierka/Wytaczarka/Frezarka | Rezolucja: | 0,5/1/5 μm |

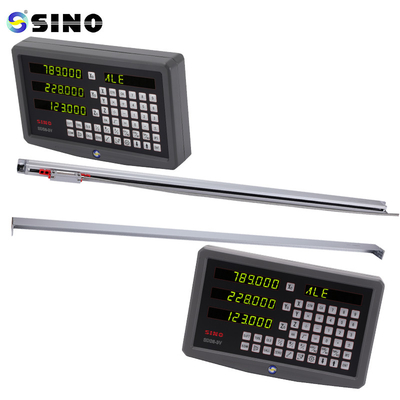

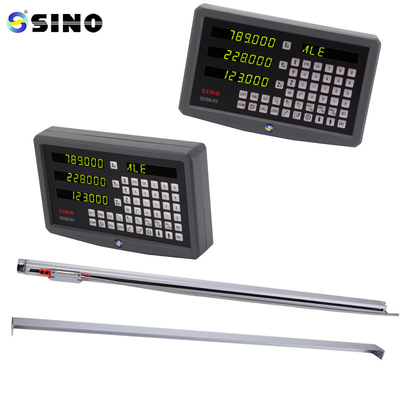

3 Oś cyfrowe odczytywanie DRO do frezowania obrabiarki i precyzji SINO KA600-1600mm skali liniowej
Pakiet obejmuje:
liniowa szkła, KA500-1600mm, jeden kawałek.
Jest to rozdzielczość 0,5/1/5um.
W oparciu o wymagania klientów, można zaoferować dostosowane długości kodera (L0).
Koder zawiera kilka czujników lub detektorów optycznych, które są rozmieszczone na całym dysku lub pierścieniu.Te czujniki wykrywają optyczne markery podczas obrotu dysku i przekształcają je w impulsy elektryczne.
Wzory kodowania: oznakowania optyczne na dysku kodowania mogą przybierać różne kształty w zależności od zastosowanej techniki kodowania.Szary i naturalny kody binarne są dwa rodzaje kodów binarnych, które są często wykorzystywanePonieważ zapewniają one, że tylko jeden bit zmienia się między sąsiednimi lokalizacjami, szare kody są szeroko stosowane w celu zmniejszenia prawdopodobieństwa błędów w tych regionach przejściowych.
Rozdzielczość absolutnego kodera kątowego optycznego zależy od liczby oznaczeń lub kodów na dysku.Rozdzielczość jest często określana w bitach lub liczbie obrotów (CPR).
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: Efektywna długość pomiaru kodera L1: Wymiar otworu mocowania kodera
L2: Ogólne wymiary kodera
Koder KA-600, który jest specjalnie zaprojektowany do dużych maszyn narzędziowych, posiada
Podtrzegacz może być dodany do dowolnej pozycji kodera, aby
Długość wynosi 1000~3000 mm.
Szczegółowe informacje:
Wszystkie miary liniowe zostaną przetestowane przed dostarczeniem.
