Szczegóły Produktu:
|
Nazwa pozycji: | SINO KA600-1100mm Encoder optyczny z systemami DRO Grating Linear Glass Scale | Zastosowanie: | Koder liniowy z systemami odczytu cyfrowego M Cover |
---|---|---|---|
Użycie: | skalowanie czujnika położenia | Dostosowana długość: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm1600mm/1700mm/1800mm |
Długość: | 1600mm/1700mm/1800mm/1900mm/2000mm2100mm/2200mm/2300mm | Materiał: | Aluminium |
funkcja: | EDM/Tokarka/Szlifierka/Wytaczarka/Frezarka | Rozstrzygnięcie: | 1/5/0,5 μm |
High Light: | SINO KA600-1100mm Liniowy Encoder Optyczny,Liniowy koder optyczny DRO,DRO Systems Grating Linear Optical Encoder |

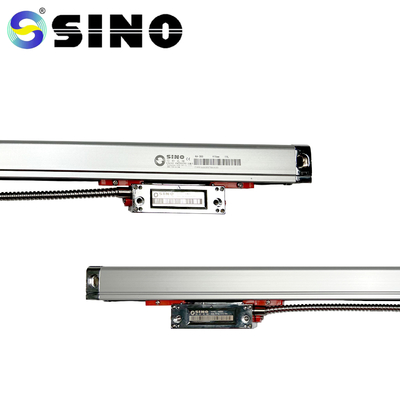

DRO Systems Grating Linear Glass Scale 5um 1um 0.5um SINO KA600-1100mm Encoder optyczny
Kluczowe cechy:
1 Pomiar o wysokiej rozdzielczości: Skala szkła liniowego DRO Systems Grating zapewnia precyzyjne opcje pomiarów 5um, 1um lub 0,5um, umożliwiające precyzyjne operacje obróbki.
2 Niezawodna wydajność: SINO KA600-1100mm Optical Encoder jest znany ze swojej solidnej konstrukcji i trwałości, zapewniając spójne i dokładne odczyty w czasie.
3 Łatwa instalacja: System jest wyposażony we wszystkie niezbędne komponenty i jasne instrukcje bezproblemowej konfiguracji.
4 Przyjazny dla użytkownika interfejs: cyfrowy wyświetlacz odczytu posiada intuicyjny interfejs, który ułatwia nawigację i monitorowanie procesów obróbki.
5 Uniwersalne zastosowanie: Nadaje się do różnych zadań obróbkowych, w tym fresowania i obróbki zwrotnej, SINO KA600-1100mm Optical Encoder zwiększa precyzję i wydajność.
Instrukcje dotyczące stosowania:
Montowanie: Przymocuj bezpiecznie do maszyny DRO Systems Grating Linear Glass Scale przy użyciu dostarczonych uchwytów.
Podłączenie: podłączyć szklankę liniową do kodera optycznego SINO KA600 za pomocą dostarczonych kabli.
Włączenie: włączyć urządzenie cyfrowego wyświetlacza odczytu i upewnić się, że jest prawidłowo skalibrowane.
Wybór pomiaru: Wybierz pożądaną rozdzielczość (5um, 1um lub 0,5um) na wyświetlaczu, aby odpowiadać wymaganiom obróbki.
Wybór osi: Wybierz odpowiednią oś (X, Y lub Z) na urządzeniu wyświetlania do pomiaru i monitorowania.
Pomiar: cyfrowy system odczytu będzie wyświetlał dokładne pomiary w czasie rzeczywistym, umożliwiając precyzyjne operacje obróbki.
Nulowanie: funkcja nulowania umożliwia ustalenie punktów odniesienia i ponowne ustawienie pomiarów w razie potrzeby.
Dodatkowe funkcje: cyfrowy system odczytu może oferować dodatkowe funkcje, takie jak ustawione wcześniej wartości, kompensacja błędów i rotacja współrzędnych.Szczegółowe instrukcje można znaleźć w instrukcji obsługi.

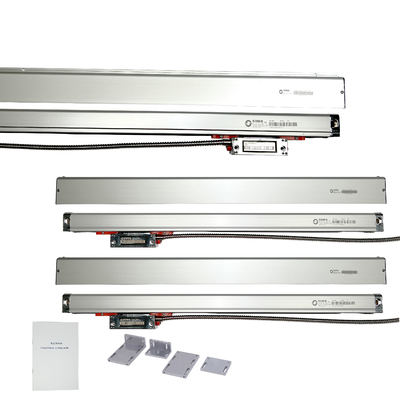

Pakiet obejmuje:
Skala liniowa SINO KA600 to precyzyjne urządzenie pomiarowe powszechnie stosowane w różnych gałęziach przemysłu, w tym obróbce, produkcji i metrologii.Został zaprojektowany w celu zapewnienia dokładnych i niezawodnych pomiarów przemieszczenia liniowego lub pozycji.
Wskaźnik liniowy KA600 wykorzystuje system dodatkowego kodowania optycznego do określenia pozycji głowicy odczytu skali.Zazwyczaj składa się z szklanego lub metalowego wału i głowicy odczytu, która porusza się wzdłuż wagi, gdy zmierzony obiekt lub komponent maszyny porusza sięGłowa odczytu zawiera źródło światła i czujnik fotoelektryczny, który wykrywa stopnie lub znaki na skali.
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: Efektywna długość pomiaru kodera L1: Wymiar otworu mocowania kodera
L2: Ogólne wymiary kodera

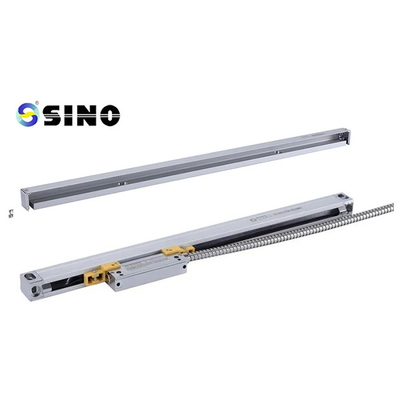

Koder KA-600, który jest specjalnie zaprojektowany do dużych maszyn narzędziowych, posiada
Podtrzegacz może być dodany do dowolnej pozycji kodera, aby
Długość wynosi 1000~3000 mm.
Szczegółowe informacje:
Wszystkie miary liniowe zostaną przetestowane przed dostarczeniem.
