Szklany enkoder liniowy

Precyzyjna aluminiowa szczupła skala liniowa z wyjściem EIA-422 dla maszyn do wiercenia obrabiarek

Wszystkie kategorie

Odczyt cyfrowy pojedynczej osi

Akcesoria do maszyn CNC

Skontaktuj się z nami

Ms. Berlina

sino_trade@163.com

18620615002

Skontaktuj się teraz

Precyzyjna aluminiowa szczupła skala liniowa z wyjściem EIA-422 dla maszyn do wiercenia obrabiarek

Nazwa marki:	SINO
Numer modelu:	KA500
MOQ:	1 SET
Cena £:	negotiable
Szczegóły opakowania:	karton
Warunki płatności:	T/T, akredytywa

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Guangzhou, Chiny

Orzecznictwo:

CE,RoHS

Nazwa pozycji:

Skala liniowa z czujnikiem optycznym SINO KA500

Zastosowanie:

Wąska waga z odczytem cyfrowym

Użycie:

Enkoder szklany Czujnik położenia skalującego

Dostosowana długość:

70mm/120mm/170mm/220mm

Długość:

320mm/370mm/420mm/470mm

Materiał:

Aluminium

funkcja:

EDM/tokarka/szlifierka/wytaczarka

Rozstrzygnięcie:

0,5/1/5 μm

Możliwość Supply:

3000 zestawów miesięcznie

Podkreślić:

Precyzyjna aluminiowa szczupła skala liniowa

Szczupła skala liniowa z wyjściem EIA-422

Opis produktu

Wskaźnik liniowy w szczupłej skali EIA-422 Wyjście 5um 1um Czujnik optyczny do frezarki do wiertni

Precyzyjna aluminiowa szczupła skala liniowa z wyjściem EIA-422 dla maszyn obróbkowych, wierceń i frezarek

Charakterystyka:

Slim Aluminium Design: skala liniowa posiada szczupłą i lekką konstrukcję aluminiową, dzięki czemu nadaje się do środowisk ograniczonych przestrzenią bez uszczerbku dla trwałości.

Wyjście EIA-422: Skala zawiera wyjście EIA-422, które jest standaryzowanym protokołem komunikacji cyfrowej.Umożliwia to niezawodną i szybką transmisję danych między wagą a sterownikiem maszyny.

Wysoka precyzja: technologia czujników optycznych zintegrowana ze skalą liniową zapewnia wysoką precyzję pomiarów, z możliwością rozdzielczości 5um lub 1um,o pojemności nieprzekraczającej 10 W.

Wytrzymała konstrukcja: wykonana z aluminium, skala liniowa oferuje doskonałą trwałość i sztywność, zdolna do wytrzymania wymogów zwrotnika, wiercenia,i operacje frezowania przez dłuższy czas.

Funkcjonalność:

Aluminium Slim Linear Scale z wyjściem EIA-422 umożliwia dokładne pomiar przemieszczeń liniowych na maszynie obróbkowej, wiercącej i frezującej.Zapewnia precyzyjne informacje zwrotne o pozycji do sterownika maszynyWyjście EIA-422 zapewnia niezawodną transmisję danych, minimalizując zakłócenia sygnału i zachowując integralność danych.

Użycie:

Szczupła skala liniowa jest stosowana głównie w obrabiarkach, wiertarkach i frezarkach, gdzie dokładne pomiary liniowe są kluczowe.takie jak produkcja, produkcji i inżynierii precyzyjnej, gdzie precyzja i dokładność są niezbędne do wysokiej jakości produkcji.

Pakiet obejmuje:

Szklana skala liniowa, 1 kawałek, KA500-470mm

0.5/1/5 m rozdzielczości jest dostępna.

Dostosowane długości kodera (L0) mogą być dostarczane w oparciu o potrzeby konsumentów.

Model	L0	L1	L2	Model	L0	L1	L2
KA500-70	70	172	182	KA500-320	320	422	432
KA500-120	120	222	232	KA500-370	370	472	482
KA500-170	170	272	282	KA500-420	420	522	532
KA500-220	220	322	332	KA500-470	470	572	582
KA500-270	270	372	382

L0: Efektywna długość pomiaru kodera L1: Wymiar otworu mocowania kodera

L2: Ogólne wymiary kodera

Wytyczne operacyjne:

Użytkownik musi przejrzeć ogólny opis, wytyczne dotyczące bezpieczeństwa oraz

całość treści rozdziału 1.

Ogólny opis, względy bezpieczeństwa oraz wszystkie szczegółowe informacje w

Specjaliści muszą ściśle przestrzegać rozdziałów od 1 do 3 podczas instalacji, badań i konserwacji.

zrozumieć każdą koncepcję z rozdziałów 4-5.

Niniejsza instrukcja obsługi dotyczy wyłącznie układów scalonych serii SINO KA.

proste kodowanie.

4Proszę przeczytać poniższe zalecenia dotyczące bezpieczeństwa.

Używaj swojego szyfrownika ostrożnie.

Szczegółowe informacje:

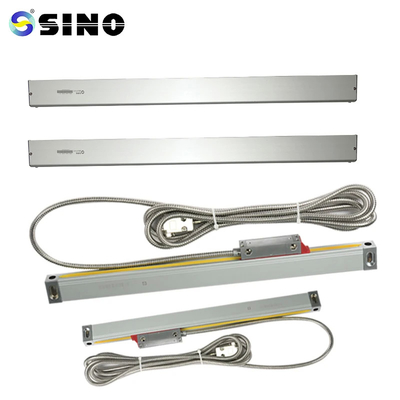

Precyzyjna aluminiowa szczupła skala liniowa z wyjściem EIA-422 dla maszyn do wiercenia obrabiarek 0

Wszystkie miary liniowe zostaną przetestowane przed dostarczeniem.

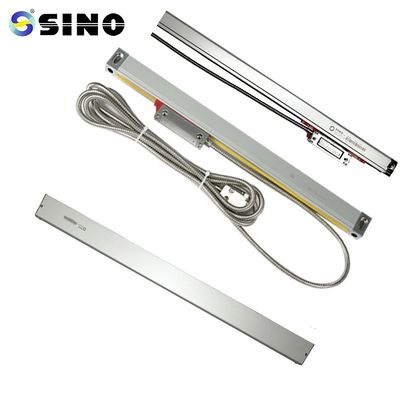

Precyzyjna aluminiowa szczupła skala liniowa z wyjściem EIA-422 dla maszyn do wiercenia obrabiarek 1
