Szczegóły Produktu:
|
| Nazwa pozycji: | Enkoder liniowy Sigma KA500-170 mm | Zastosowanie: | Cyfrowy licznik odczytowy z linijką kratową |
|---|---|---|---|
| Użycie: | Czujnik pozycji skalowania | Dostosowana długość: | 320mm/370mm/420mm/470mm |
| Długość: | 70mm/120mm/170mm/220mm | Materiał: | Aluminium |
| Funkcja: | EDM/tokarka/szlifierka/wytaczarka/maszyna CNC | Rozstrzygnięcie: | 0,5 μm/1 μm/5 μm |

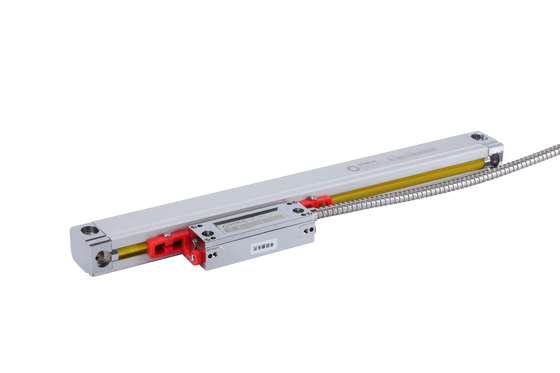

Małe odczyty cyfrowe w skali liniowej do wiertniczej frezarki wiertniczej KA300-120MM-5UM
Minikodower KA-500 został zaprojektowany z wykorzystaniem narzędzi maszynowych, które mają ograniczone miejsca instalacji i obsługi.Miary: 70 x 470 mm.
Pakiet obejmuje:
Jeden kawałek siatki w skali liniowej, KA500-170mm
Obecna jest rozdzielczość 0,5um/1um/5um.
Dostosowane długości kodera (L0) mogą być dostarczane na podstawie potrzeb klientów.Długość: 70-470 mm
| Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Efektywna długość pomiaru kodera L1: Wymiar otworu mocowania kodera
L2: Ogólne wymiary kodera
Instrukcje obsługi
Użytkownik musi zapoznać się z Warunkami Bezpieczeństwa, Opisem Ogólnym oraz
całość treści 3 rozdziału 1.
2Oprócz rozważań bezpieczeństwa, ogólny opis i wszystkie informacje w
Specjaliści muszą ściśle przestrzegać rozdziałów od 1 do 3 w zakresie montażu, testowania i konserwacji.
zrozumienie każdego pomysłu przedstawionego w rozdziałach 4-5.
Niniejsza instrukcja obsługi ogranicza się do układów scalonych z rodziny SINO KA.
Kodowane linearnie.
4Proszę zapoznać się z poniższymi wskazówkami dotyczącymi bezpieczeństwa.
Uważaj, gdy używasz kodu liniowego.
Szczegółowe informacje:
Wszystkie miary liniowe zostaną przetestowane przed dostarczeniem.
