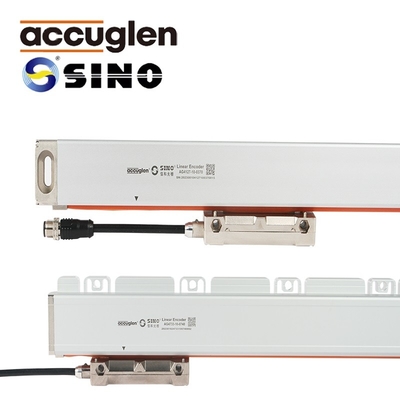

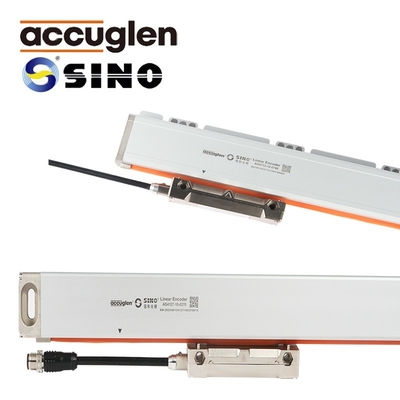

TTL/RS422 Signal Ka Series for Lathes ma rozdzielczość 0.1um/5um/1um Linear Glass Scale Encoder

TTL/RS422 Signal Ka Series for Lathes ma rozdzielczość 0.1um/5um/1um Linear Glass Scale Encoder

Kompletny zestaw linijki sieciowej obejmuje:

wagę liniową, śruby, osłony od pyłu, instrukcję obsługi, akcesoria montażowe

Model

1.KA-200: Dokładność:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Długość pomiaru:30mm-360mm,Rezolucja:1μm/5μm

2.KA-300: Dokładność:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Długość pomiaru:70mm-1020mm,Rezolucja:0.1μm/0.5μm/1μm/5μm

3.KA-500: Dokładność:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Długość pomiaru:70mm-470mm,Rezolucja:00,5 μm/1 μm/5 μm

4.KA-600: Dokładność:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Długość pomiaru:1000mm-3000mm,Rezolucja:0.1μm/0.5μm/1μm/5μm

5.KA-700: Dokładność:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Długość pomiaru:170mm-1240mm,Rozwiązanie:0.1μm/0.5μm/1μm/5μm

Nasz krążek ma następujące cechy

1.Szybki ruch, przekraczający 60 metrów na minutę

2Ślizgowe elementy łożyska mogą wykonywać minimalne ruchy tarcia i skuteczne wielokrotne umieszczanie wzdłuż szkła kratkowego.

3Kabel sygnałowy przyjmuje wielowarstwową sieć stalową izolacyjną i metalową ochronę miękkiej powłoki, która ma dobrą wodoodporność i działanie przeciwdziałające zakłóceniom.

4Ze względu na stosowanie technologii anodowania w materiałach ze stopu aluminium, wytrzymałe chromowane łuski stopu i wystające części nadwozia są odporne na zużycie.

5Wykorzystując siatkę do lokalizacji pozycji, linijnych linijek można użyć na różnych cyfrowych czytnikach do wspomagania wewnętrznego przetwarzania.

6- Komponenty spersonalizowane ułatwiają instalację, konserwację i naprawę koderów liniowych, są wodoodporne, nieprzepuszczalne i mają długą żywotność

7. Liniowy koder wykorzystuje szklane kratki precyzyjnego pomiaru jako punkt odniesienia pomiaru w celu zapewnienia wysokiej dokładności

instalacja z użyciem linijki kratowniczej KA-200 z pełnym pokryciem z linijką typu D, X i H

L0: Efektywna długość pomiaru kodera L1: Wymiar otworu mocowania kodera

L2: Ogólne wymiary kodera

Szczegółowe informacje:

Wszystkie miary liniowe zostaną przetestowane przed dostarczeniem.
