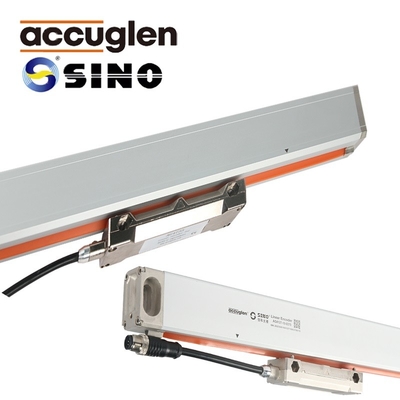

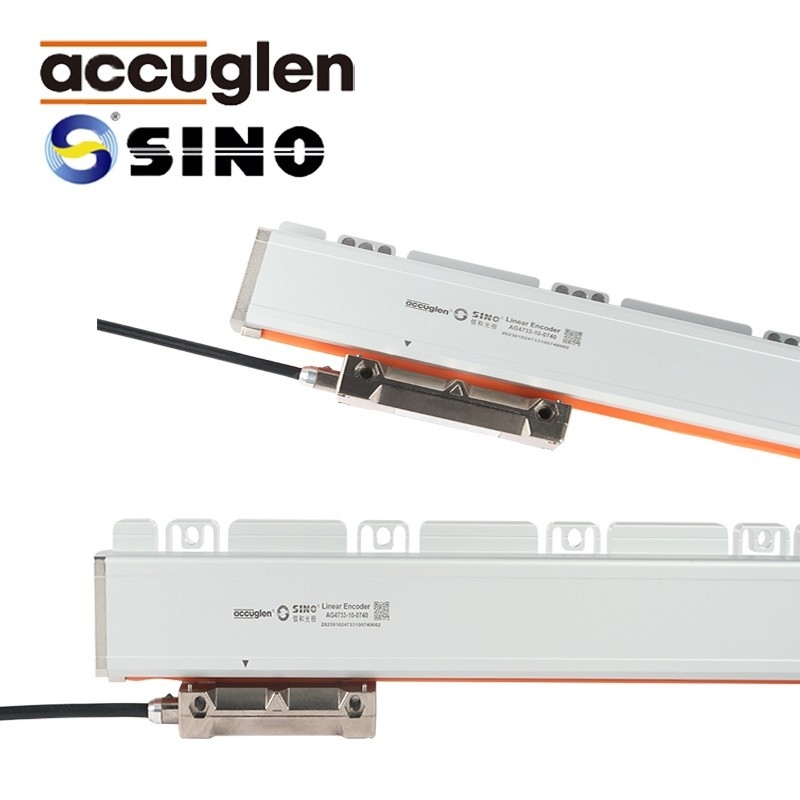

Produkcja chińska KA Series Linear Encoder Optical Linear Scale Grating Ruler

Produkcja chińska KA Series Linear Encoder Optical Linear Scale Grating Ruler

Kompletny zestaw linijek siatki obejmuje:

śruby, osłona od pyłu, podręcznik obsługi, wagę liniową i akcesoria do montażu

Model

1.KA-200: Dokładność:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Długość pomiaru:30mm-360mm,Rezolucja:1μm/5μm

2.KA-300: Dokładność:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Długość pomiaru:70mm-1020mm,Rezolucja:0.1μm/0.5μm/1μm/5μm

3.KA-500: Dokładność:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Długość pomiaru:70mm-470mm,Rezolucja:00,5 μm/1 μm/5 μm

4.KA-600: Dokładność:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Długość pomiaru:1000mm-3000mm,Rezolucja:0.1μm/0.5μm/1μm/5μm

5.KA-700: Dokładność:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Długość pomiaru:170mm-1240mm,Rozwiązanie:0.1μm/0.5μm/1μm/5μm

Opis

1Prędkość w sporcie: do 60 m/min
2. Przekaz na duże odległości: do 100 metrów może być podzielony
3Głowa odczytu zwiększa maksymalną dopuszczalną prędkość i przyspieszenie wzdłuż kierunku pomiaru, gdy porusza się wzdłuż szyby przewodnikowej przy niewielkim tarciu na szybie,wytwarzające lepszą energię kinetyczną produktu.
4Miękka metalowa powłoka ochronna kabli sygnałowych oraz wielowarstwowa sieć izolacyjna zapewniają niezawodną wodoodporność i silną odporność na zakłócenia.
5Koniec płatów z chromowaniem i anodowane aluminium złożone z płatów zapewniają wyższą odporność na korozję.
6Dobrze wykonane części są łatwe do zainstalowania i utrzymania.

instalacja z użyciem linijki kratowniczej KA-200 z pełnym pokryciem z linijką typu D, X i H

L0: Efektywna długość pomiaru kodera L1: Wymiar otworu mocowania kodera

L2: Ogólne wymiary kodera

Szczegółowe informacje:

Wszystkie miary liniowe zostaną przetestowane przed dostarczeniem.
