System cyfrowego odczytu SINO SDS2-3MS z 3-koordynatowym wyświetlaczem cyfrowym dla maszyn obróbkowych i frezowych

SINO SDS2-3MS Maszyna fresowa z obrotowym z cyfrowym wyświetlaczem SDS3MS

SINO SDS2-3MS Maszyna do frezowania obrotowego DRO cyfrowe odczytywanie z trzema współrzędnymi wyświetlaczami numerycznymi.

SDS2-3MS SINO Lathe Milling Machine DRO Digital Readout z wyświetlaczem SDS3MS to system cyfrowego odczytu specjalnie zaprojektowany dla maszyn obróbkowych i frezowych.Dostarcza dokładnego i w czasie rzeczywistym informacji zwrotnej z pomiarów, umożliwiając operatorom precyzyjne monitorowanie i zarządzanie procesem obróbki.

Charakterystyka:

Wsparcie wielokrotnych osi: Ten cyfrowy system odczytu obsługuje wiele osi, umożliwiając precyzyjne informacje zwrotne dotyczące pomiarów i sterowanie różnymi ruchami maszyny.Maszyniści mogą osiągnąć dokładne pozycjonowanie i sterowanie na wielu ośach jednocześnie, zwiększając ogólną wydajność obróbki.

Kompatybilność z obrabiarką i frezarką: Zaprojektowany tak, aby był kompatybilny zarówno z obrabiarką, jak i frezarkami, system SDS2-3MS DRO oferuje wszechstronność dla maszynistów pracujących z różnymi rodzajami urządzeń.Bezproblemowo integruje się z systemami sterowania tych maszyn., ułatwiające usprawnienie operacji i ustawienia.

Wysoka dokładność:Dzięki wysokiej dokładności pomiarów cyfrowy system odczytu zapewnia precyzyjną kontrolę ruchów maszyny.Ta zdolność jest niezbędna do osiągnięcia ściśle ograniczonych tolerancji i optymalnych wyników obróbki w różnych zastosowaniach przemysłowych.

Tryby przyrostowe i bezwzględne:System SDS2-3MS DRO obsługuje zarówno tryby przyrostowe, jak i bezwzględne pomiaru, zapewniając elastyczność dla różnych scenariuszy obróbki.Operatorzy mogą łatwo przełączać się w zależności od potrzeb, dostosowując się do różnych wymagań obróbki z wydajnością i dokładnością.

Funkcjonalność:

System cyfrowego odczytu SDS2-3MS SINO Lathe Milling Machine DRO umożliwia operatorom precyzyjne monitorowanie i sterowanie ruchami maszyny podczas operacji obróbki i frezowania.Zapewnia w czasie rzeczywistym informacje zwrotne dotyczące pomiarów, umożliwiając operatorom dokonywanie niezbędnych modyfikacji i korekt w celu uzyskania wymaganej mocy obróbki.

Użycie:

Systemy cyfrowego odczytu (DRO) są niezbędnymi narzędziami w procesach obróbki, które wymagają precyzyjnego pomiaru i kontroli w różnych gałęziach przemysłu, w tym obróbce metali, obróbce drewna, motoryzacji,przemysł lotniczy, i więcej.

Główne zastosowania:

Obsługa obrabiarki:System DRO ma kluczowe znaczenie w operacjach z przekładnią, takich jak obrócenie, skręcanie, zagęszczanie, wiązanie i szczelinkowanie.zapewnienie precyzyjnych i wydajnych procesów obróbki.

Operacje frezowania:W operacjach frezowania, w tym w zakresie konturowania, szczelinowania, wiercenia i profilowania, system DRO odgrywa istotną rolę.umożliwiające operatorom łatwe wykonywanie dokładnych i powtarzalnych zadań frezowych.

Uniwersalny wyświetlacz cyfrowy z trzema współrzędnymi (SDS3MS):

System SDS3MS DRO wyposażony jest w wszechstronny wyświetlacz liczbowy z trzema współrzędnymi, który może łatwo dostosować się do różnych funkcji maszyny poprzez regulację parametrów,co sprawia, że nadaje się do różnych zastosowań obróbkowych w różnych typach urządzeń.

Wielofunkcyjność:Dzięki możliwości płynnego przełączania funkcji między różnymi maszynami narzędziowymi system SDS3MS DRO zwiększa elastyczność i wydajność pracy.Maszyniści mogą polegać na jego dokładnych możliwościach pomiarowych w celu optymalizacji procesów obróbki i osiągnięcia doskonałych wyników.

Parametry odczytu cyfrowego SINO SDS3MS

1. Zakres napięcia: AC 85V ~ 250V, 50Hz ~ 60Hz.
2. zużycie energii: 15W (25VA).
3. Liczba współrzędnych: obsługuje 1 współrzędną, 2 współrzędne lub 3 współrzędne.
4. Wyświetlacz: 7-segmentowy wyświetlacz do wyświetlania podpisanych danych wyjściowych o 8 znakach, odpowiedni dla dwóch lub trzech osi.
5. Waga: 2 kg.
6. Sygnał wejściowy: obsługuje sygnały wyjściowe TTL, EIA-422 i otwarty kolektor, zapewniając wygodne interfejsy z sterownikami programowalnymi.
7. Częstotliwość sygnału wejściowego: pozwala na częstotliwości większe niż 100 kHz.
8. Opcje rozdzielczości: obsługuje rozdzielczość 10 mikronów, 5 mikronów, 2 mikronów, 1 mikron i 0,5 mikronów.

Podstawowe funkcje

mm/calo transformacja transformacja absolutna/względna
Funkcja środkowego podziału Funkcja prosty "R".
Gładka funkcja "R". Podzielić obwód koła.
Oszczędność 200 punktów zerowych, dzielenie dziur wzdłuż krzywej.
Obliczenie matematyczne Kompensacja średnicy narzędzia
Proces Bevel Zero lokalizacja autorest

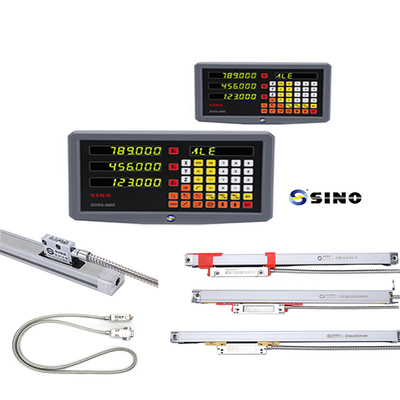

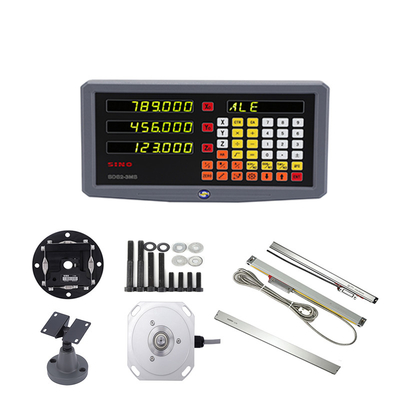

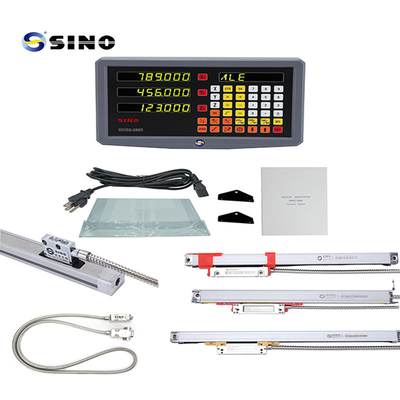

Obraz produktu / zdjęcia:

Rakietka na zdjęciu jest opcjonalna, nie standardowy produkt.
