SDS2-3MS DRO SINO cyfrowy wyświetlacz odczytu z 3-koordynatnym wyświetlaczem numerycznym dla drukarni do frezowania obrabiarki

SDS2-3MS DRO SINO cyfrowy wyświetlacz odczytu z 3-koordynatnym wyświetlaczem numerycznym dla drukarni do frezowania obrabiarki

SINO SDS2-3MS DRO cyfrowe odczytywanie z 3-koordynatowym wyświetlaczem numerycznym dla maszyn obróbkowych i frezarniczych

SDS2-3MS SINO Lathe Milling Machine DRO Digital Readout with SDS3MS Display to cyfrowy system odczytu zaprojektowany dla maszyn obrajowych i frezowych.informacje zwrotne dotyczące pomiarów w czasie rzeczywistym, umożliwiając operatorom monitorowanie i sterowanie procesem obróbki z wysoką precyzją.

Charakterystyka:

Wyświetlacz SDS3MS: cyfrowy system odczytu obejmuje wyświetlacz SDS3MS, który oferuje przejrzysty, łatwo odczytywalny interfejs do monitorowania pomiarów maszyny.Jednostka wyświetlacza jest wyposażona w funkcje przyjazne dla użytkownika, takie jak przyciski funkcjonalne i klawiatura, zapewniające wygodną obsługę.

Wielokrotne osie: system SDS2-3MS DRO obsługuje wiele osi, zapewniając informacje zwrotne dotyczące pomiarów i sterowanie różnymi ruchami maszyny.Ta wszechstronność umożliwia precyzyjne pozycjonowanie i precyzyjne obróbki na różnych ośach jednocześnie.

Kompatybilność z obrabiarką i frezarem: System DRO jest kompatybilny zarówno z obrabiarką, jak i frezarem, co czyni go wszechstronnym narzędziem dla maszynistów pracujących z różnymi rodzajami urządzeń.Można go łatwo zintegrować z systemem sterowania maszyną w celu płynnego i bezproblemowego działania.

Wysoka dokładność: cyfrowy system odczytu oferuje bardzo precyzyjne odczyty pomiarowe, zapewniając precyzyjną kontrolę ruchów maszyny i osiągając ścisłe tolerancje w obróbce.Ten poziom dokładności jest niezbędny do uzyskania optymalnych wyników obróbki.

Tryby przyrostowe i bezwzględne: system SDS2-3MS DRO obsługuje zarówno tryby przyrostowe, jak i bezwzględne pomiaru, oferując elastyczność i wygodę w różnych scenariuszach obróbki.Operatorzy mogą bez wysiłku przełączać się pomiędzy tymi dwoma trybami, aby odpowiadać ich szczególnym potrzebom.

Funkcjonalność:

System cyfrowego odczytu SDS2-3MS SINO Lathe Milling Machine DRO umożliwia operatorom dokładne monitorowanie i sterowanie ruchami maszyny podczas operacji obróbki i frezowania.Zapewnienie informacji zwrotnych dotyczących pomiarów w czasie rzeczywistym, umożliwia operatorom dokonywanie niezbędnych korekt i korekt, zapewniając osiągnięcie pożądanych wyników obróbki z wysoką precyzją.

Użycie:

System DRO jest niezbędny w operacjach obróbkowych wymagających precyzyjnego pomiaru i kontroli, takich jak obrót, frezowanie, wiercenie i wiercenie.

Zastosowane scenariusze:

System DRO jest doskonały do różnych operacji z obrotowym, takich jak obrócenie, skręcanie, zagęszczanie, wiązanie i szczelinkowanie.zapewnia precyzyjną kontrolę ruchów narzędziTen poziom precyzji ma kluczowe znaczenie dla produkcji wysokiej jakości części o ścisłych tolerancjach w operacjach na bazie zwrotnika.

Operacje frezowania: system DRO jest bardzo skuteczny w operacjach frezowania, takich jak konturowanie, szczelinowanie, wiercenie i profilowanie.umożliwiające operatorom osiągnięcie dokładnychDokładność ta jest niezbędna do produkcji wysokiej jakości części i utrzymania ścisłych tolerancji w różnych zadaniach frezowych.

DRO SDS3MS to wszechstronny wielofunkcyjny przyrząd wyposażony w trójspółrzędny wyświetlacz liczbowy, który nadaje się do szerokiego zakresu operacji obróbczych.Jego elastyczność pozwala użytkownikom łatwo przełączać się na odpowiednią funkcję dla różnych narzędzi maszynowych, po prostu zmieniając parametryTa zdolność adaptacyjna sprawia, że SDS3MS jest potężnym narzędziem do różnych operacji, zapewniając precyzyjne pomiary i sterowanie różnymi maszynami bez konieczności skomplikowanej konfiguracji.Jest to wydajne rozwiązanie dla poprawy wydajności i utrzymania wysokiej dokładności w wielu zadań obróbki.

Parametry odczytu cyfrowego SINO SDS3MS

1. Zakres napięcia: AC 85V do 250V, 50Hz do 60Hz
2. Zużycie energii: 15 W, 25 VA
3. Wsparcie współrzędnych: 1-osiowe, 2-osiowe, 3-osiowe
4. Wyświetlacz: 7-segmentowy wyświetlacz dla danych wyjściowych (wspiera 2 lub 3 osi), wyświetlający maksymalnie 8 znaków z odpowiednimi symbolami
5. Waga: 2 kg
6. Sygnał wejściowy: sygnały wyjściowe otwartego kolektoru TTL i EIA-422 z łatwym interfejsem do podłączenia do sterowników programowalnych
7. Częstotliwość sygnału wejściowego: obsługuje częstotliwości większe niż 100 kHz
8. Opcje rozdzielczości: 10 mikronów, 5 mikronów, 2 mikronów, 1 mikron lub 0,5 mikronów

Podstawowe funkcje

Konwersja mm/calowa: umożliwia przełączanie pomiędzy jednostkami metrycznymi i imperialnymi.
Transformacja absolutna/względna: obsługuje zarówno systemy współrzędnych absolutnych, jak i względnych.
Funkcja rozdzielenia środkowego: dzieli system na półki w celu dokładnego ustawienia lub pomiarów.
Funkcja "R": wykonuje podstawowe operacje promieniowania (R) w celu szybkich regulacji.
Gładka funkcja "R": zapewnia płynne przejścia lub zakręty podczas stosowania funkcji "R".
Podzielić obwód koła: pozwala na podział obwodu koła na równe segmenty.
Zaoszczędź 200 punktów zerowych obrabiarków: Przechowuje do 200 punktów zerowych obrabiarków w celu łatwego odzyskania.
Podziel otwory na linii nachylonej: pomaga w dzieleniu otworów wzdłuż linii kątowej lub nachylonej.
Kalkulacja matematyczna: zapewnia narzędzia do wykonywania skomplikowanych obliczeń matematycznych.
Kompensacja średnicy narzędzia: dostosowuje się do średnicy narzędzia cięcia w celu poprawy dokładności.
Proces bielizny: obsługuje operacje bieliznowe dla kątowych cięć lub krawędzi.
Automatyczne odpoczynek: automatycznie przywraca pozycję zerową maszyny dla wygody i dokładności.

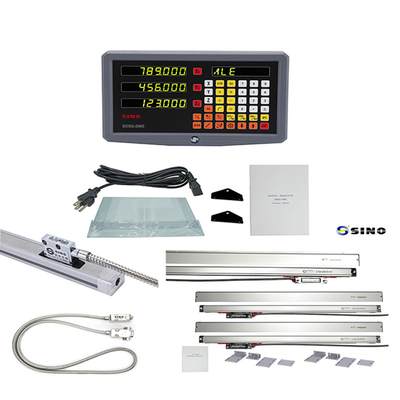

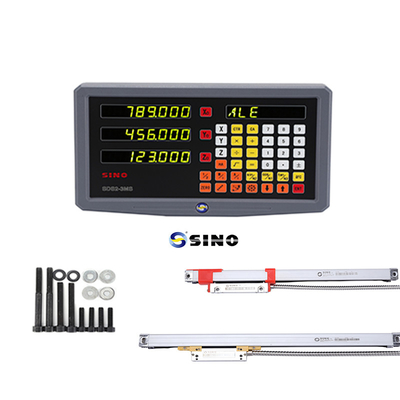

Obraz produktu / zdjęcia:

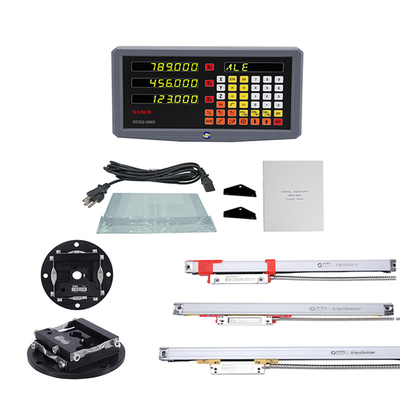

Rakietka na zdjęciu jest opcjonalna, nie standardowy produkt.
