Digitalne odczytywanie 2 osi DRO SDS2MS Wyświetlacz odczytu z precyzyjną funkcją pozycjonowania

2-osiowy cyfrowy wyświetlacz odczytu DRO SDS2MS z funkcją precyzyjnego pozycjonowania

Wprowadzenie do SDS2MS:

W SDS 2MS cyfrowy DRO i dwuosiowy system skały magnetycznej KA300 do poprawy błędów liniowych i nieliniowych posiada następujące cechy:

Podwójny oś DRO: Dzięki wsparciu tego zestawu dla pomiaru podwójnej osi można jednocześnie obserwować i zarządzać ruchem maszyny wzdłuż dwóch osi, takich jak osi X i Y w frezarce,który pozwala śledzić stan sprzętu.

System kodowania linijki magnetycznej: Aby zapewnić dokładne i odtwarzalne pomiary, system kodowania linijki linearnej KA wykorzystuje technologię magnetyczną.równowaga magnetyczna jest zamontowana na wałku maszyny i wykorzystywana do oferowania informacji zwrotnych o pozycji i monitorowania postępu pracy przez cały czas.

Szeroki zakres napięć: zestaw SDS 2MS DRO został zaprojektowany w celu obsługi szerokiego zakresu napięć w celu optymalnej pracy między 100V a 240V AC.Ta elastyczność napięcia zapewnia zgodność z różnymi standardami zasilania.

Przystępny interfejs użytkownika: urządzenie wyświetlające DRO posiada przyjazny interfejs, zwykle z cyfrowym ekranem wyświetlającym i przyciskami, co ułatwia obsługę.Pozwala przełączać się między różnymi pomiarami u, oszczędzając czas pracy.

Zdolności:

1Konwersja promienia/średnicy.

2Konwersja mm/calo.

3Konwersja absolutna/względna.

4- Funkcja rozkładu środkowego.

5Łatwa funkcja "R".

6Gładka funkcja "R".

7/Pozycjonowanie dziury PCD na obwodowej.

8.200 grup pamięć o pozycji zerowej.

Szczegółowe parametry systemu cyfrowego odczytu DRO SDS2MS:

1Zakres napięcia: AC 85 v ~ 250 v / 50 hz ~ 60 hz

2. 15w zużycie energii: 25 va

3- Koordynat liczby: jedna współrzędna, dwie współrzędne

4. Pokaż, że podpisane siedem wyświetlacz (dwie lub trzy osi) informacje o danych wyjściowych przy użyciu ośmiu metrów wyrazy pokazują symbole

5Waga netto: 1,3 kg/2,9 lb

6.Sygnał wejściowy: TTL, EIA - 422 otwarty sygnał wyjściowy kolektor, wygodny interfejs z sterownikiem programowalnym.

7. Dopuszcza się częstotliwość sygnału wejściowego: > 100 KHZ

8Do podłączenia rozdzielczości: 10 mikronów, 5 mikronów, 2 mikronów, 1 mu m, 0,5 mikronów

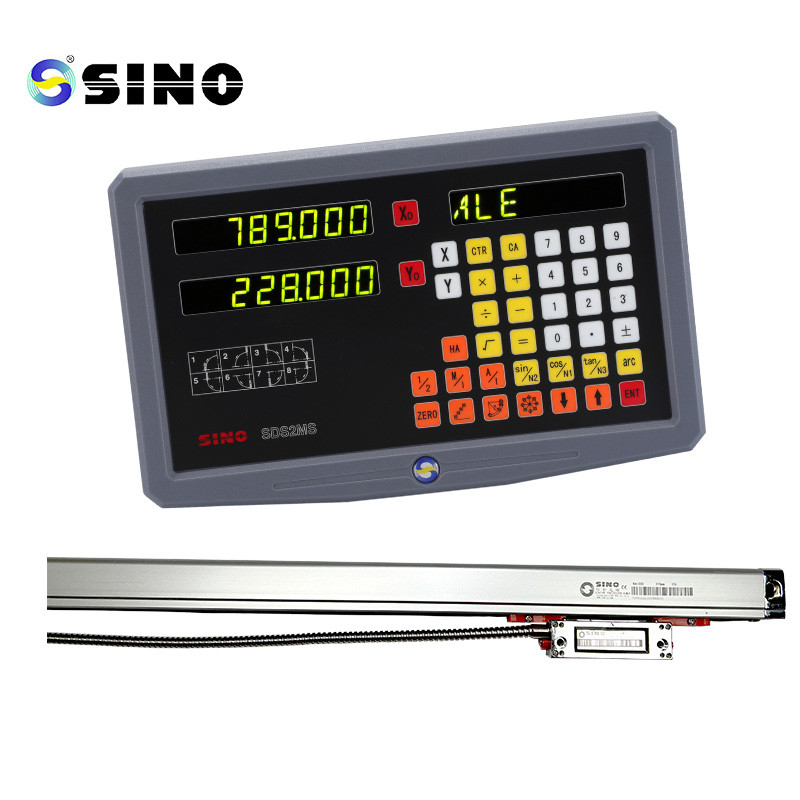

Obraz produktu / zdjęcia:

- Nie.

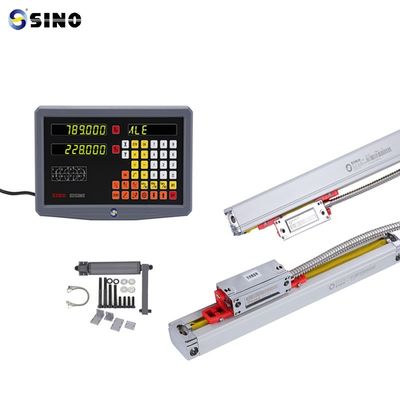

Rakietka na zdjęciu jest opcjonalna, nie standardowy produkt.
