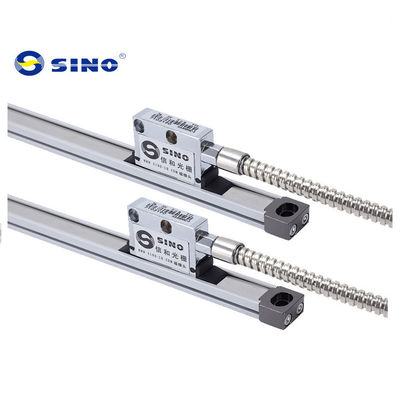

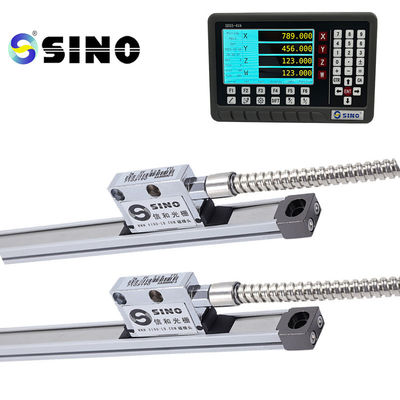

Zestaw enkodera liniowego magnetycznego SINO KA800MC z cyfrowym odczytem dla frezarek, rozdzielczość 5µm, 24V
Enkoder liniowy magnetyczny 24V został specjalnie zaprojektowany dla frezarek, oferując wysoką precyzję z rozdzielczością 5µm. Ten enkoder zapewnia dokładne informacje zwrotne o położeniu, co czyni go idealnym wyborem do zastosowań wymagających precyzyjnego i niezawodnego pomiaru. Został zaprojektowany tak, aby wytrzymać wymagania środowisk obróbczych, zapewniając trwałą wydajność i spójne odczyty dla operacji frezowania. Dzięki zaawansowanej technologii, enkoder ten zwiększa ogólną wydajność i dokładność frezarek, przyczyniając się do płynniejszej pracy i wyższej jakości wyników
Kluczowe cechy
Technologia magnetyczna: Enkoder wykorzystuje zasady magnetyczne do dokładnego pomiaru przemieszczenia liniowego wzdłuż osi frezarek. Metoda ta zapewnia spójne i precyzyjne informacje zwrotne o położeniu, co czyni ją wysoce niezawodną w działaniu maszyny.
Rozdzielczość 5µm: Dzięki rozdzielczości 5µm, enkoder ten może wykrywać najmniejsze ruchy o wielkości zaledwie 5 mikrometrów. Ten wysoki poziom precyzji zwiększa zdolność maszyny do wykonywania drobnych regulacji, poprawiając ogólną dokładność obróbki.
Zasilanie 24V: Zaprojektowany do pracy z zasilaniem 24V, enkoder zapewnia stabilną i niezawodną pracę. Upewnij się, że jest podłączony do odpowiedniego źródła zasilania w celu optymalnego działania.
Prosta instalacja: Enkoder liniowy magnetyczny 24V zgodny z RoHS został zaprojektowany z myślą o łatwej instalacji na frezarkach. Może być montowany na ruchomej osi maszyny, a jego wyjście pomiarowe łączy się z systemem sterowania maszyny lub zewnętrznym cyfrowym odczytem (DRO) w celu monitorowania w czasie rzeczywistym.
Kompatybilność z frezarkami: Ten enkoder jest dostosowany do użytku z frezarkami, co czyni go kompatybilnym z różnymi typami maszyn, takimi jak frezarki pionowe, frezarki poziome i frezarki CNC. Zapewnia elastyczność potrzebną do bezproblemowej integracji z różnymi zastosowaniami frezowania.
Zalety produktu
Głowica odczytująca o małych rozmiarach, która zajmuje mało miejsca i jest łatwa w instalacji.
Wysoka wydajność: Nasza seria krat magnetycznych i precyzyjnych liniałów optycznych SINO przeszła rygorystyczną kontrolę jakości. Spełnia standard dokładności i sztywności, dobrą prostoliniowość i precyzyjny pomiar. Długość przesuwu: od 120 mm do 100 000 mm Rozdzielczość: 5µm
Uszczelniona głowica odczytująca z doskonałą strukturą profilu pasuje do klasy ochrony IP67
Skala magnetyczna KA800MC-5 jest przeznaczona głównie do obróbki i pomiarów o niskich i średnich wymaganiach precyzji
Skale magnetyczne oferują kilka zalet, w tym:
Dokładność: Skale magnetyczne oferują wyjątkowo wysoką rozdzielczość pomiarów, często w zakresie submikronowym, zapewniając precyzyjne pozycjonowanie w zastosowaniach, w których dokładność jest krytyczna. To sprawia, że są doskonałym wyborem dla zadań o wysokiej precyzji.
Bezkontaktowe: Ponieważ głowica odczytująca działa bez fizycznego kontaktu ze skalą, nie ma zużycia systemu. Ta konstrukcja bezkontaktowa zmniejsza wymagania konserwacyjne, przedłużając żywotność całego systemu.
Odporność na zanieczyszczenia: Bezkontaktowa natura skal magnetycznych zapewnia wysoki poziom odporności na czynniki środowiskowe, takie jak kurz, brud i ciecze. Ta odporność sprawia, że są idealne do stosowania w trudnych warunkach, w których tradycyjne systemy kontaktowe mogą zawodzić.
Trwałość: Skale magnetyczne są zbudowane tak, aby były wytrzymałe, z dużą odpornością na wstrząsy i wibracje. Ta trwałość zapewnia niezawodne działanie w wymagających środowiskach przemysłowych, gdzie inne systemy pomiarowe mogą być podatne na uszkodzenia.
Parametr techniczny
| Czujnik skali magnetycznej |
| Sygnał odniesienia |
Co 5 mm (C) |
| Skok |
5 mm |
| Specyfikacje taśmy liniału |
5+5mm |
| Rozdzielczość |
5µm |
| Dostępna szczelina |
2 mm |
| Dokładność |
± (0,035 + 0,02 x L)mm, L: efektywna długość pomiaru, Jednostka: m |
| Kabel |
5-żyłowy lub 8-żyłowy |
| Forma wyjściowa |
TTL lub RS-422 |
| Szczelina między głowicą odczytującą a ochronnym pasem stalowym |
0,8～1,8 mm |
| Napięcie zasilania |
5VDC±5%, 24VDC±5% |
| Pobór prądu (bez obciążenia) |
40mAMAX |
| Pobór prądu (z obciążeniem) |
120mAMAX(5V, RL=120Ω) |
| 60mAMAX(28V, RL =1,2kΩ) |
| Maksymalna prędkość |
5m/s (MS T 5) |
| Antywibracyjny |
100m/s2[10Hz～2000Hz] |
| Odporność na uderzenia |
1000m/s2(11ms) |
| Stopień ochrony głowicy odczytującej |
IP 67 DIN 40050/IEC 529 |
| Temperatura pracy |
-20℃～85℃ |
| Temperatura przechowywania |
-20℃～85℃ |
| Wilgotność |
100％ Bez kondensacji |
| Ochrona elektryczna |
Ochrona przed odwróceniem polaryzacji zasilania, ochrona przed zwarciem wyjścia |
| Standardowy kabel |
3m, LMAX=50m (kabel głowicy odczytującej) |
| Kabel długości pomiaru |
LMAX=100m
|
Zastosowanie enkodera magnetycznego Mcale
Ciężkie tokarki, frezarki, wiertarki, szlifierki, EDM (maszyna do elektroerozji)
Centra obróbcze, maszyny do cięcia PVC, maszyny do cięcia drewna, maszyny do obróbki szkła, obsługa materiałów
Szczegółowy obraz:
Dlaczego warto nas wybrać?
Skala magnetyczna może być przycięta zgodnie z wymaganiami
W pełni uszczelniona głowica odczytująca z doskonałą strukturą profilu pasuje do klasy ochrony IP67
Zaawansowany technik i wewnętrzna struktura
Technik automatycznej kontroli wzmocnienia zmniejszył wymagania dotyczące instalacji, szczelina między czytnikiem a taśmą może wynosić 3 mm (5 mikronów)
Czas przygotowania: 1 dzień roboczy, szybka dostawa przez FedEx IP
Pytania i odpowiedzi:
1, Jaka jest maksymalna długość pomiaru?
Długość pomiaru do 100 000 mm
2, Co reprezentują długości 120 mm ~ 100000 mm?
Odpowiedź: Wszystkie te długości oznaczają długość przesuwu stołu (rozmiar ruchu stołu, NIE rozmiar stołu) osi x y z maszyny. Może być konieczne dodanie dodatkowych 5,5 dla całkowitej długości.
3, Jeśli potrzebuję pełnego zestawu 2-osiowego DRO ze skalami do mojej tokarki, jak powinienem je kupić?
Odpowiedź: Możesz wybrać, są to "1 szt. 2-osiowy DRO" "Długość przesuwu **mm enkodera liniowego lub enkodera magnetycznego" "Długość przesuwu ***mm", wtedy otrzymasz to, czego chcesz.
4, Długość ruchu osi x mojej maszyny wynosi 260 mm, a długość ruchu osi y wynosi 530 mm, czy możesz zaoferować tego rodzaju długość, która nie jest wymieniona w opcjach?
Odpowiedź: Każdy zakres pomiarowy skali ma przyrost 20 mm. Oznacza to, że zakres pomiarowy skali 250 mm może sięgać do 270 mm. Możesz więc wybrać skalę 270 mm i skalę 570 mm dla swojej maszyny.
5, Jeśli kupię tylko 1 sztukę skali osobno, czy mogę otrzymać instrukcję obsługi?
Odpowiedź: Instrukcja obsługi jest dołączona do DRO, ale możesz skontaktować się ze sprzedawcą, aby ją pobrać.
6, Co powinienem wybrać do mojej tokarki lub frezarki?
Odpowiedź: Tokarka to zwykle odczyt 2-osiowy, podczas gdy frezarka może być 2-osiowa lub 3-osiowa
7, Czy mogę przyciąć skalę, jeśli jest za długa dla mojej maszyny?
Odpowiedź: Technicznie NIE. jeśli jesteś początkującym, w przeciwnym razie skala może prawdopodobnie ulec uszkodzeniu i nie będzie można jej używać
8, Czy wszystkie są wysyłane przez Fed Ex, UPS, DHL?
Odpowiedź: Tak. Standardowe wsparcie FedEx i inne są dostępne
