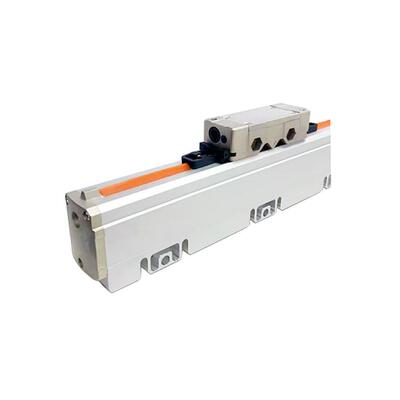

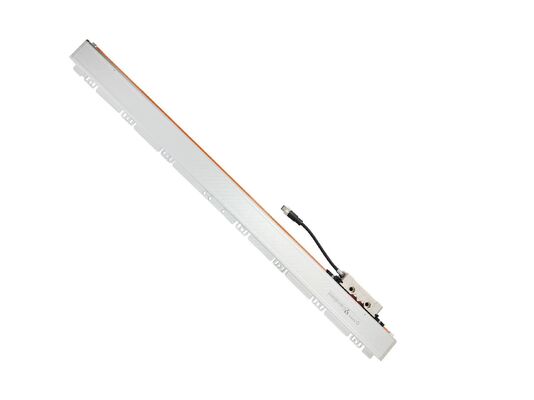

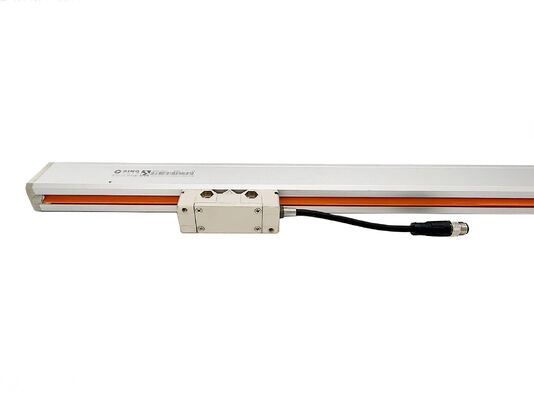

Absolute Linear Grating Ruler NC600 Wysokoprzyjrzystościowy czujnik do narzędzi maszynowych CNC

Bezwzględna liniały kratowej NC600 - precyzyjny czujnik do obrabiarek CNC

Bezwzględny enkoder liniowy NC600 charakteryzuje się prawdziwym systemem pozycjonowania bezwzględnego, dostarczając natychmiastowe wartości pozycji po włączeniu zasilania, bez konieczności homowania.
Idealny do silników liniowych, obrabiarek CNC, zautomatyzowanych linii produkcyjnych, instrumentów naukowych i precyzyjnych systemów sterowania, zapewnia niezawodne działanie w różnych zastosowaniach.
Zbudowany w oparciu o naszą autorską technologię, seria wykorzystuje uszczelnioną aluminiową obudowę z dwuwarstwowymi uszczelkami. Ta solidna konstrukcja skutecznie chroni szkło enkodera i głowicę odczytującą przed kurzem, zanieczyszczeniami i płynami obróbczymi, zapewniając długą żywotność w trudnych warunkach.

Certyfikowana jakość na całym świecie: system zarządzania jakością ISO oraz międzynarodowe certyfikaty CE i RoHS zapewniają pełną zgodność.
Wszechstronna kompatybilność: Pełna specyfikacja i wiele protokołów komunikacyjnych zapewniają szerokie zastosowanie w różnych systemach.
Ponad 30 lat doświadczenia: Dziesięciolecia doświadczenia rynkowego pozwalają nam konsolidować nasze fundamenty, napędzać innowacje i rozwijać się wraz z branżą.
Niezależna innowacja: Opracowane w kraju, aby zastąpić importowane technologie „wąskiego gardła” niezawodnymi, rodzimymi rozwiązaniami.

Bezwzględny enkoder liniowy NC600 jest odpowiedni dla:

• Zautomatyzowanego sprzętu ● Złożonych systemów robotycznych
• Systemów kontroli procesów ● Instrumentów naukowych
• Systemów obrabiarek – tokarek CNC, frezarek, szlifierek itp.
• Precyzyjnego sprzętu pomiarowego działającego w trudnych warunkach – wibracje, temperatura, zanieczyszczenia itp.

Zawartość opakowania i specyfikacje techniczne
Konfiguracja standardowa:
Liniowa skala szklana: Model KA600, standardowa długość pomiarowa 2100 mm.
Głowica odczytująca: Precyzyjna optyczna jednostka czujnikowa.
Akcesoria: Osprzęt montażowy i kable połączeniowe.
Parametry wydajności:
Rozdzielczość: Dostępna w klasach precyzji 0,5 μm, 1 μm i 5 μm, aby sprostać różnym wymaganiom aplikacji.
Personalizacja: Oferujemy dostosowane długości enkodera (L0) w zakresie od 1000 mm do 3000 mm, zapewniając precyzyjne dopasowanie do wymiarów łoża maszyny.
System optyczny i zasada kodowania:
Mechanizm wykrywania optycznego: Enkoder integruje system skanowania optycznego o wysokiej rozdzielczości. Gdy głowica odczytująca przesuwa się po skali, wykrywa optyczne wzory podziałki i konwertuje je na precyzyjne sygnały elektryczne do informacji zwrotnej o pozycji.
Zaawansowane wzory kodowe: Skala wykorzystuje zaawansowane techniki kodowania optycznego. Zasadniczo wdrażamy logikę kodu Graya, w przeciwieństwie do naturalnych kodów binarnych.
Minimalizacja błędów: Wykorzystanie kodu Graya zapewnia, że tylko jeden bit zmienia stan między kolejnymi wartościami. Ta podstawowa cecha konstrukcyjna skutecznie minimalizuje błędy interpretacji danych podczas szybkich przejść pozycjonowania, zwiększając tym samym ogólną stabilność systemu.

Rozdzielczość i konstrukcja mechaniczna
Rozdzielczość i precyzja
Rozdzielczość bezwzględnego enkodera optycznego jest zasadniczo określana przez gęstość wzorów podziałki na skali. Wyższa rozdzielczość jest osiągana dzięki drobniejszym oznaczeniom podziałki, co bezpośrednio przekłada się na lepszą dokładność pozycjonowania. Rozdzielczość jest zwykle określana w bitach lub impulsach na obrót (CPR).
Inżynieria mechaniczna dla zastosowań na dużą skalę
Enkoder NC600 został specjalnie zaprojektowany do zastosowań w wielkoformatowych obrabiarkach CNC. Charakteryzuje się solidną konstrukcją mechaniczną, która charakteryzuje się:
Doskonałą sztywnością: Konstrukcja kładzie nacisk na integralność strukturalną, aby zachować stabilność pod dużymi obciążeniami.
Elastyczną konfiguracją wsparcia: Dodatkowe podpory mechaniczne można zintegrować w dowolnym miejscu wzdłuż osi enkodera. Ta funkcja znacznie zwiększa sztywność i stabilność systemu podczas pracy.
Rozszerzony zakres pomiarowy: Dostępny w długościach od 1000 mm do 3000 mm, spełniając wymagania dużych łożysk maszyn.
