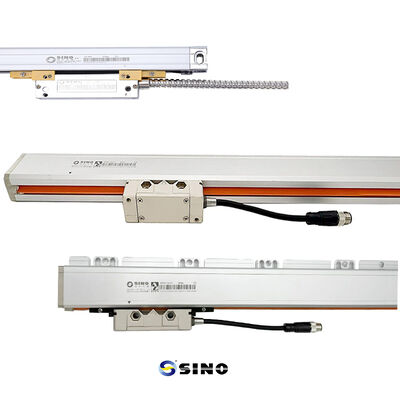

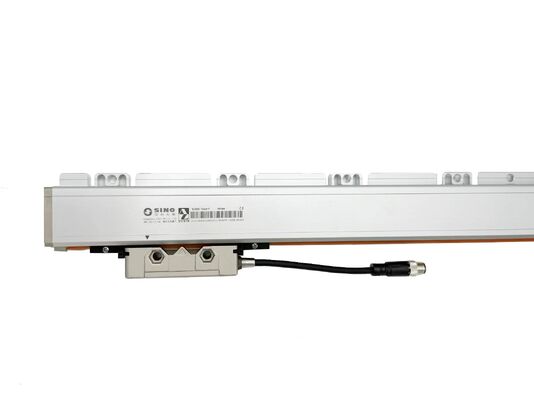

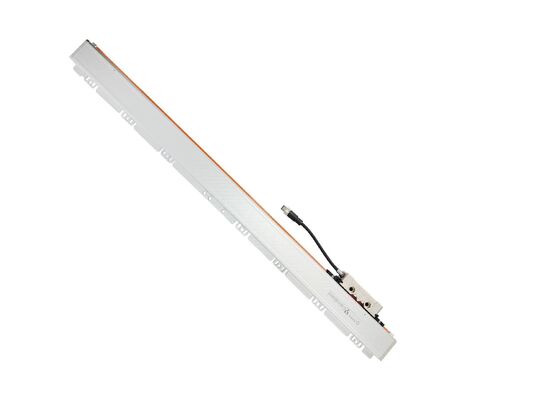

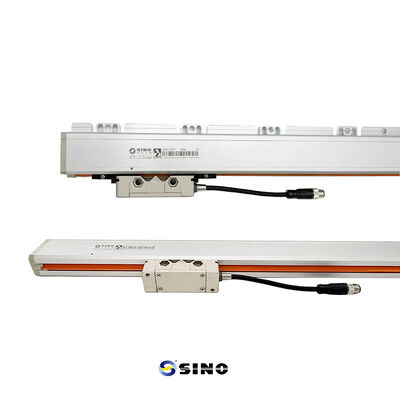

Precyzyjny enkoder absolutny SINO NC600 do obrabiarek CNC i urządzeń automatyki

Absolutny enkoder liniowy SINO NC600 o wysokiej precyzji do obrabiarek CNC i sprzętu automatyki

Absolutny enkoder liniowy NC600 jest wyposażony w autentyczny mechanizm pozycjonowania absolutnego, umożliwiający natychmiastowe wyjście pozycji po włączeniu zasilania, bez konieczności wykonywania operacji powrotu do punktu zerowego.

Nadaje się do silników liniowych, obrabiarek CNC, zautomatyzowanych linii produkcyjnych, precyzyjnych instrumentów i systemów sterowania o wysokiej dokładności, enkoder ten gwarantuje stabilną i spójną wydajność w różnych zastosowaniach przemysłowych.

Opracowana w oparciu o autorską technologię wewnętrzną, seria NC600 charakteryzuje się uszczelnioną aluminiową konstrukcją i dwuwarstwową konstrukcją uszczelniającą. Ta wytrzymała konstrukcja skutecznie chroni podziałkę i głowicę odczytującą przed kurzem, cząstkami i płynami chłodzącymi, zapewniając długoterminową trwałość nawet w trudnych warunkach pracy.

Globalnie certyfikowana jakość:

Certyfikaty ISO, CE i RoHS zapewniają pełną zgodność międzynarodową.
Szeroka kompatybilność:

Kompletne specyfikacje i wiele protokołów komunikacyjnych dla szerokiego zastosowania.
Ponad 30 lat doświadczenia:

Dziesięciolecia doświadczenia branżowego wspierające stabilny rozwój i ciągłe innowacje.
Niezależne innowacje:

Samodzielnie opracowana technologia rdzeniowa zapewniająca niezawodne krajowe alternatywy dla importowanych kluczowych komponentów.

Absolutny enkoder liniowy NC600 jest przeznaczony do szerokiego zakresu zastosowań, w tym:

• Sprzęt zautomatyzowany
• Zaawansowane systemy robotyczne
• Systemy sterowania procesami
• Precyzyjne instrumenty naukowe
• Obrabiarki CNC, takie jak tokarki, frezarki i szlifierki
• Urządzenia pomiarowe o wysokiej precyzji pracujące w trudnych warunkach, w tym wibracje, wahania temperatury i zanieczyszczenia

Zawartość opakowania i specyfikacje techniczne
Standardowa konfiguracja
Liniowa podziałka szklana: seria NC600, standardowa długość pomiarowa 140-3240 mm
Głowica odczytująca: wysokoprecyzyjny moduł czujnika optycznego
Akcesoria: osprzęt montażowy i kable połączeniowe
Parametry wydajności
Rozdzielczość: 0,5 µm, 1 µm, 5 µm opcjonalnie, aby sprostać różnym wymaganiom aplikacji
Personalizacja: dostępne są niestandardowe długości pomiarowe (L0) od 100 mm do 3000 mm
System optyczny i zasada kodowania
Enkoder wykorzystuje optyczny system skanowania o wysokiej rozdzielczości. Gdy głowica odczytująca porusza się wzdłuż podziałki, wykrywa wzory podziałek i przekształca je w dokładne sygnały sprzężenia zwrotnego pozycji.
Podziałka wykorzystuje zaawansowane kodowanie optyczne, głównie kod Graya. W porównaniu z naturalnym kodem binarnym, kod Graya pozwala na zmianę tylko jednego bitu między sąsiednimi pozycjami, co skutecznie zmniejsza błędy odczytu sygnału podczas ruchu z dużą prędkością i poprawia stabilność systemu.

Rozdzielczość i konstrukcja mechaniczna
Rozdzielczość i precyzja
Rozdzielczość absolutnego enkodera optycznego zależy od gęstości podziałek na podziałce. Drobniejsze podziałki zapewniają wyższą rozdzielczość i lepszą dokładność pozycjonowania. Rozdzielczość jest zazwyczaj wyrażana w bitach lub liczbie impulsów na obrót (CPR).
Inżynieria mechaniczna dla zastosowań wielkoskalowych
Enkoder NC600 jest specjalnie zaprojektowany do dużych obrabiarek CNC, z wytrzymałą konstrukcją mechaniczną oferującą:

• Doskonała sztywność: Konstrukcja kładzie nacisk na integralność strukturalną, aby utrzymać stabilność pod dużymi obciążeniami.
• Wysoka sztywność: Stabilna konstrukcja zapewnia niezawodną pracę pod dużymi obciążeniami.
• Elastyczne wsparcie: Dodatkowe podpory mogą być instalowane w dowolnym miejscu wzdłuż enkodera, aby zwiększyć sztywność i stabilność pracy.
• Wydłużony zakres pomiarowy: Długości pomiarowe od 1000 mm do 3000 mm, idealne do dużych stołów maszynowych.
